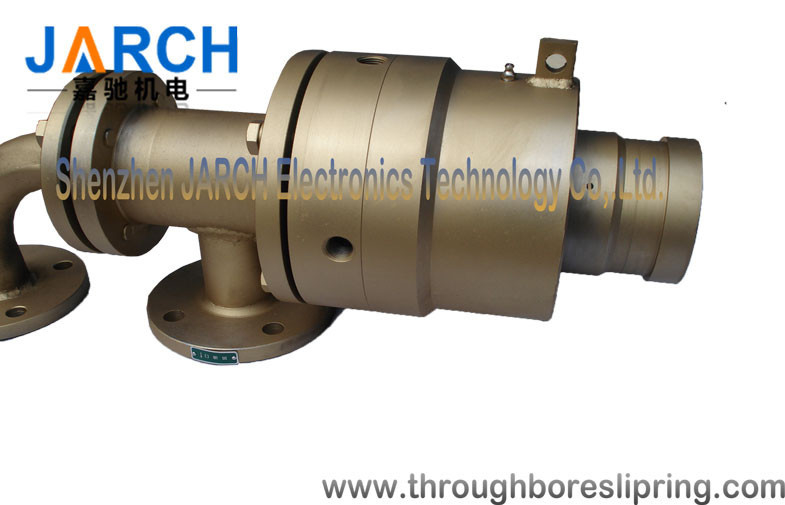

O acoplamento rápido giratório hidráulico de alta temperatura da máquina do óleo quente da união 300psi conduz

O acoplamento rápido giratório hidráulico de alta temperatura da máquina do óleo quente da união 300psi conduz

Detalhe rápido:

Empacotamento & entrega:

Descrição:

　Uma junção giratória, igualmente referida como uma junção giratória ou a junção de giro, fornece um selo mecânico entre uma tubulação de fonte estacionária e um cilindro de giro ou um cilindro para permitir o fluxo de meios de transferência térmica e/ou fora do rolo de giro. Meios de transferência térmica usados tipicamente com junções giratórias e includesteam de giro das junções, água, óleo hermal, líquido refrigerante, óleo airhydraulic.

A junção giratória da série de BKD consiste em dois grandes rolamentos da precisão e sela os princípios de projeto usando lisos, rolamento selado e o desgaste a um mínimo, estende a vida útil.

Benefícios:

1. Alta temperatura, acoplamento de giro resistente de alta pressão da tubulação

2. uniões apropriadas para a alta pressão, óleo térmico de alta temperatura da Áspero-construção, vapor

3. O selo é importado de Alemanha, que garantem o desempenho excelente de nossa união giratória.

4. O projeto da estrutura destacável da placa de base é conveniente para a conversão entre único e multi-passsages

5. O uso do equilíbrio da pálete da grafite a compensação da mola, daqui evita a mola que está sendo corroída e prolonga a vida útil.

6. Ideal para o óleo térmico e para pressões consideravelmente mais altas, temperaturas

7. Hosing feito do ferro fundido dútile e do cover&rotor feitos do aço de cromo

8. Tenha a mola resistente de alta temperatura

A série de BK pode transferir 2000rpm máximo, 1.1Mpa, - o óleo 30~245℃ de condução.

temperatura máxima: 350℃ pode ser opcional.

Dimensões:

Série de BKD--Duplex com a tubulação interna fixa (uso em sifão fixo)

Especificações:

Aplicações:

• Maquinaria de papel

• aço, corrugando-se, matérias têxteis,

• Tingindo-se, borracha, plásticos, produto químico, máquina-instrumento

Instruções de instalação:

Sua união giratória dos sistemas giratórios é um componente que, quando instalado corretamente, forneça um longo, do escape vida da precisão livre. Siga por favor estas orientações ao instalar sua união:
Conexões
As uniões giratórias dos sistemas devem sempre ser instaladas usando conexões flexíveis. Para evitar dano aos rolamentos, a união precisa de encontrar seu centro durante a operação. É imperativo que o eixo ou o alojamento duro-não estão conduzidos.
O alojamento da união deve ser realizado em um torno e a conexão flexível deve ser instalada antes de instalar a união à máquina.
Limpe linhas fêmeas e cara do eixo antes da instalação. Use a fita da tubulação do Teflon ou o vedador da tubulação em linhas do NPT. Como uma directriz, as linhas do NPT devem ser mão firmemente mais 1 - 3 voltas para selar as linhas. Quando instalar a paralela rosqueia, gaxetas apropriadas ou os anéis-O devem ser usados.
Deve haver uma leve, curva torção-livre na mangueira quando instalado no equipamento. É essencial o alojamento ou o eixo é permitido flutuar para compensar todas as excentricidades e/ou desalinhamento.

Anti-rotação
Em muitos casos, as conexões da mangueira flexível são usadas para a anti-rotação. Outras aplicações exigem um dispositivo externo para a anti-rotação tal como uma forquilha em torno dos encaixes, fixam-no, unem-se ou suportam-se. Os dispositivos da anti-rotação precisam “de flutuar” para impedir dano à união.
Filtragem
Para impedir dano ao eixo ou aos selos, os sistemas giratórios exigem a filtragem a 10 mícrons ou a menos. A falha fazer assim pode invalidar sua garantia e causar a falha prematura.
Lubrificação
Se sua união tem os encaixes da graxa, lubrifique a união com as não mais de duas bombas da graxa apropriada pelo encaixe.
