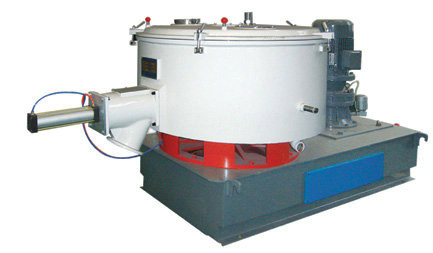

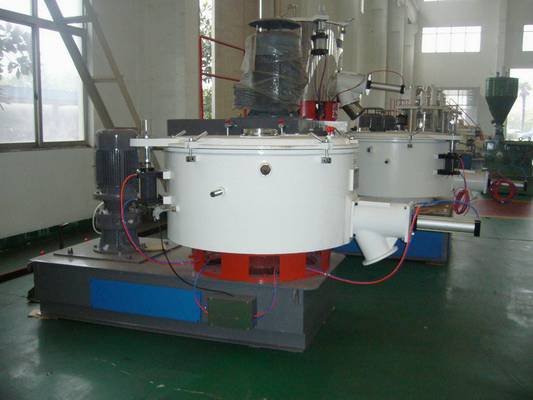

1000L 7.5Kw que refrigera misturadores de alta velocidade com o redutor espiral da engrenagem cónica

Descrição:

1. O tambor interno do aquecimento & o misturador refrigerando são feitos de aço inoxidável; o baiTel exterior do misturador do aquecimento está igualmente em de aço inoxidável, pode resistir a corrupção do DOP e há uma cubeta de adição material de aço inoxidável de ¢550mm acima da tampa do potenciômetro.

2. O misturador refrigerando é equipado com levar – tipo lâminas do pólo.

3. Dispositivo batendo elétrico: equipado com o dispositivo tesing da temperatura & morno acuse a tabela.

4. O rolo principal é selado em 88888

5. a indicação digital (feita em Changzhou)

6. Contratante de Siemens

7. a abertura & o descarregamento material da tampa adotam o sistema de controlo líquido da pressão.

8. descompressão que liga o dispositivo: Descomprimirá a pressão quando nós ligamos a máquina, ele do electirc pode proteger a rede elétrica.

9. PC elétrico padrão da caixa 1; unidade do bandrail 1 dos corrimões,

Aplicações:

Esta máquina é amplamente utilizada em misturar plástica, em secar e em colorir todos os tipos da resina tais como o PVC, os PP, o PE, etc. Pode refrigerar para baixo o material rapidamente e limpar fora o gás do resto depois que mistura quente a fim facilitar o material ao armazenamento e ao despacho.

Especificações:

I. Nome: Misturador refrigerando horizontal

Modelo: SHL-W1000

1) Tanque de mistura

Capacidade total do A.: 1000L, volume eficaz: 600L

Forma do B.: cilíndrica horizontal, estrutura de dupla camada, pode ser refrigerada pela água

C. dentro do tambor: feito por SUS304, δ = 6mm, tratamento de lustro interno da superfície 200#

Reforço do apoio do tambor do D.: feito por Q235-A, δ = 16mm

Flange da cara da extremidade do tambor do E.: feito por Q235-A, δ = 16mm, inwall de aço inoxidável de 6mm, 200 # tratamento lustrado

Corpo exterior do tambor do F.: feito por Q235, δ = 5mm

2) Agitando a pá

Material do A.: feito por SUS304, δ = 10mm, 4 grupos (8 PCes), 200 # tratamento de lustro

Velocidade de rotação do B. de agitar a asa: 128r/min

Estrutura do C. de agitar a asa: compo de quatro grupos de lâminas positivas e negativas.

os materiais movem-se para a frente e para trás sob o efeito da lâmina positiva e negativa para alcançar a mistura uniforme

3) Peça da transmissão

Material do eixo do A.: a peça que contacta com materiais é feita de SUS304, e dos 45 permanecendo.

Estrutura do B.: agitar a pá é fixa no eixo pelos parafusos

4) Barrelhead

Material do A.: feito por SUS304, δ = 6mm, tratamento de lustro interno da superfície 200#

Selagem do B.: as peças da selagem do barrelhead adotam o selo branco da borracha de espuma

O C. o barrelhead é fornecido com um porto da alimentação, o porto de exaustão, a porta de acesso, etc.

Maneira da abertura do D.: pneumático, ° 60

5) Dispositivo do porto da descarga

Material do A.: SUS304, tratamento de lustro interno da superfície 200#

Estrutura do B.: Válvula de borboleta DN200 pneumática

Material pneumático da lâmina da válvula de borboleta do C.: SUS304

6) Redutor & motor

Tipo do redutor do A.: redutor espiral da engrenagem cónica

Poder do motor do B.: 7.5Kw

7) Peça do selo do eixo

Embalagem da fibra do A. PTFE + selo de labirinto trançados

O ar do B. é fundido do anel do selo de labirinto ao tanque de mistura. Este projeto é impedir a possibilidade de produtos que participam no selo do eixo.

8) Instrumentação elétrica

O A. os elementos elétricos principais adota Siemens (Suzhou)

O B. o controle do anfitrião usa o relé do tempo

O C. o armário elétrico usa a estrutura dustproof simples

9) Dispositivo de segurança

A tampa do A. da porta de acesso do anfitrião é fornecida com um interruptor do contato. O projeto da segurança assegura-se de que a asa de agitação possa girar, depois que a tampa está fora do estado.

Vantagens competitivas:

operação 1.Convenient
2.Safe e segura, eficiência elevada
consumo de energia 3.Low
9001:2000 4.ISO

Detalhes:
