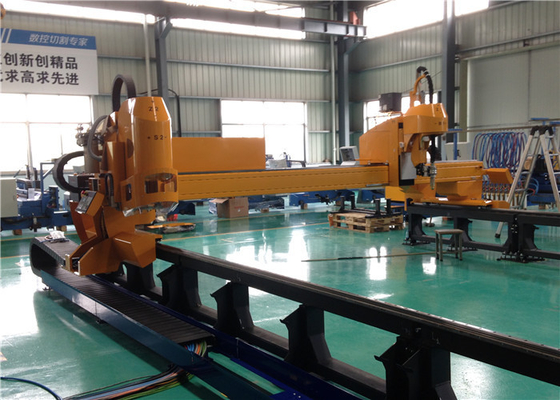

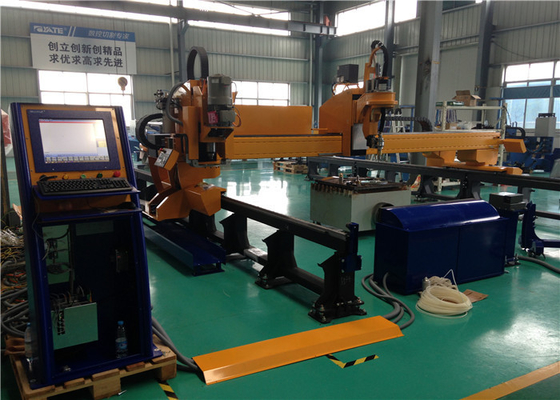

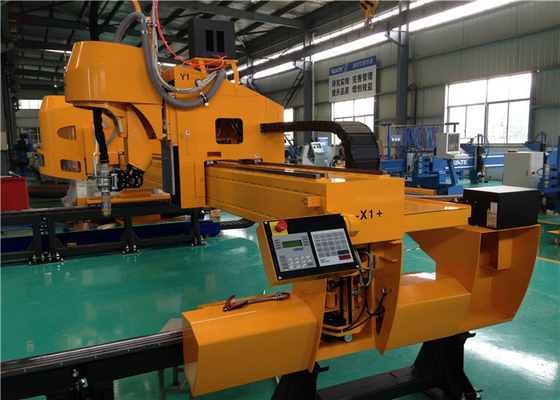

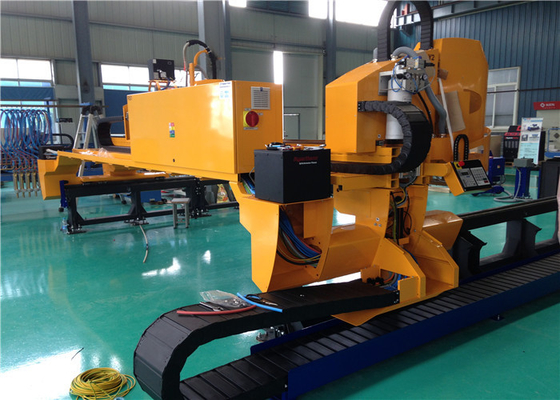

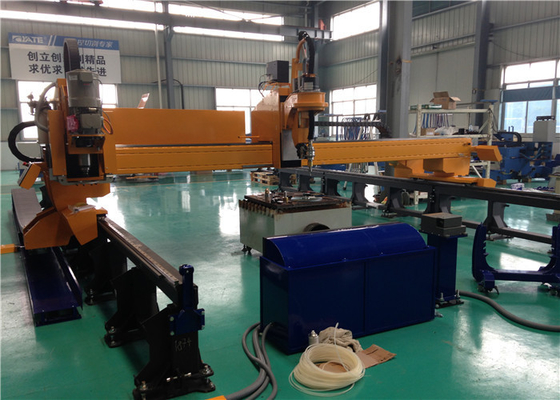

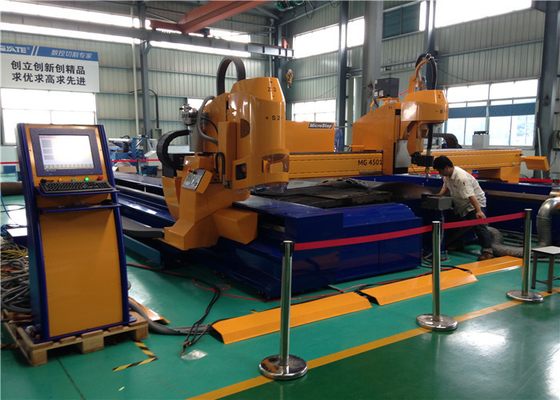

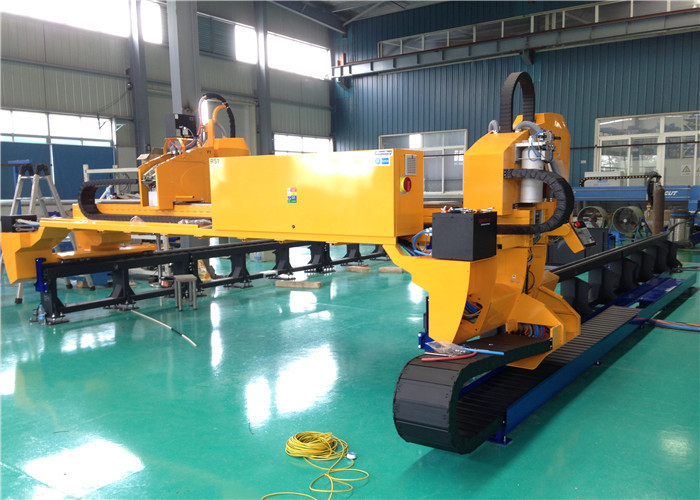

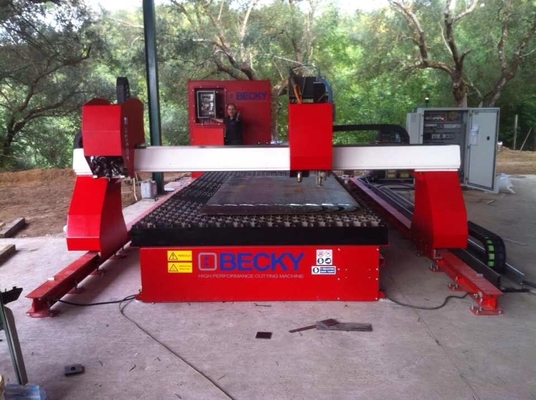

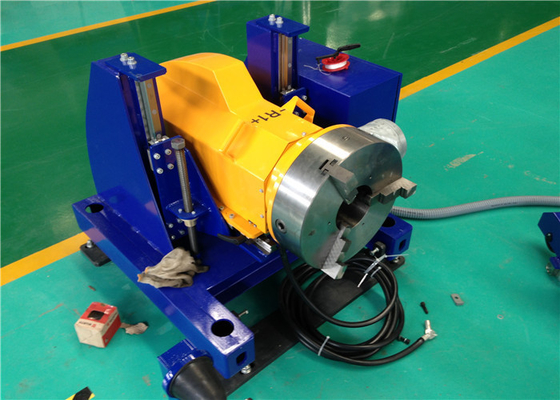

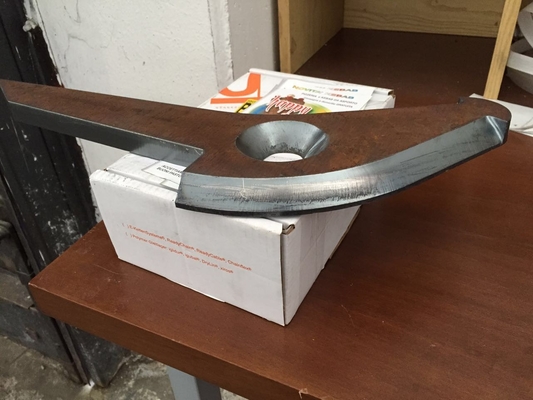

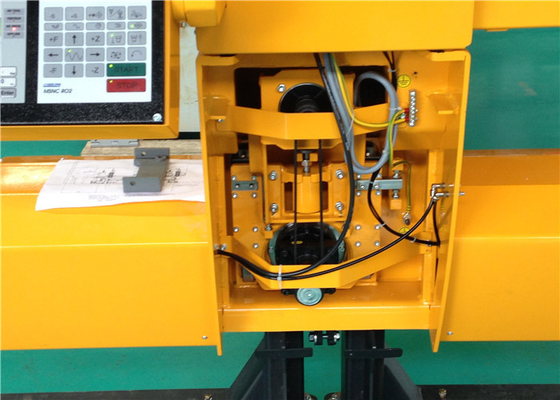

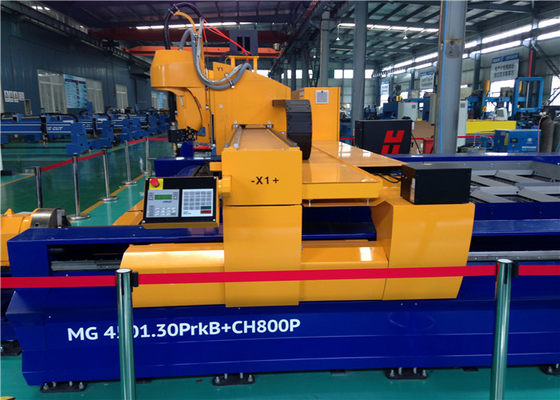

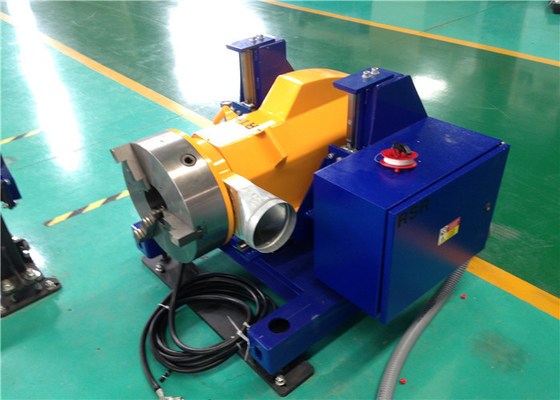

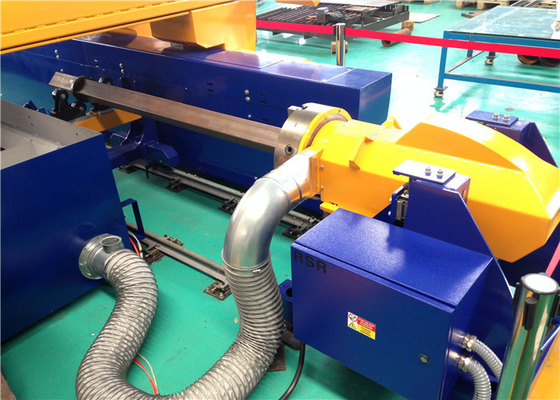

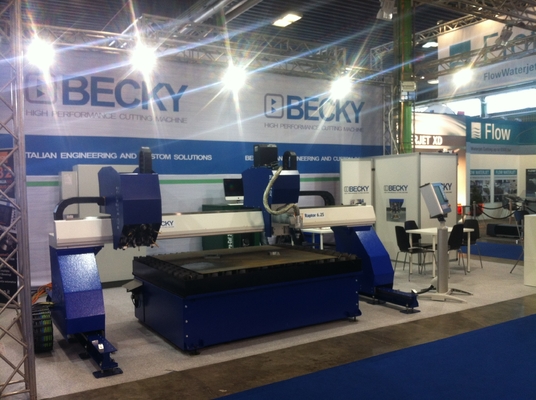

Máquina de corte de chanfradura giratória do plasma do CNC
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Realçar: | máquina de corte elétrica,ferramentas de corte da chapa metálica |
||
|---|---|---|---|
Feixe automático do Quadrado-Tubo do dobro da máquina de corte do plasma do CNC para a chanfradura orbital do plasma
1.Description
Máquina de chanfradura giratória usada no plasma orbital que chanfra na chapa de aço, para o aço suave e de aço inoxidável. O controlador do CNC e o sistema de condução elétrico terminado, software do aninhamento são de Itália. O pórtico da máquina e a mesa da operação são projetados por HERMMAN italiano e feitos em China.

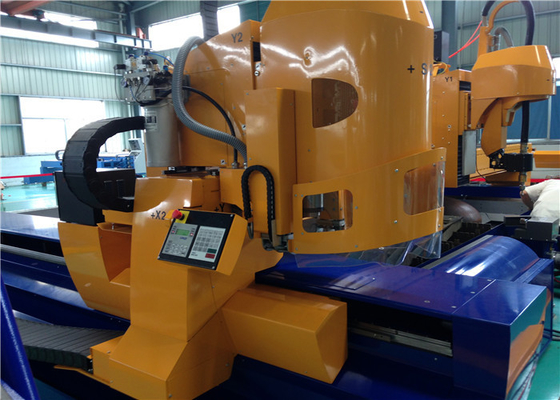

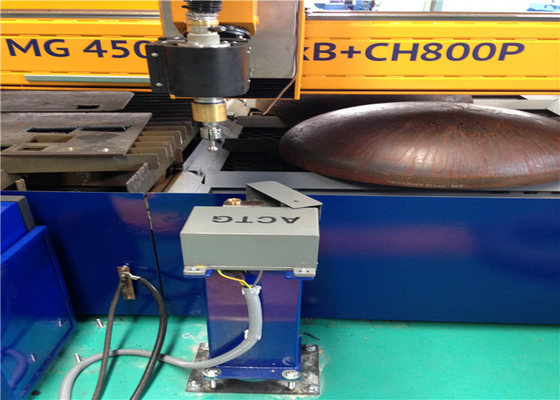

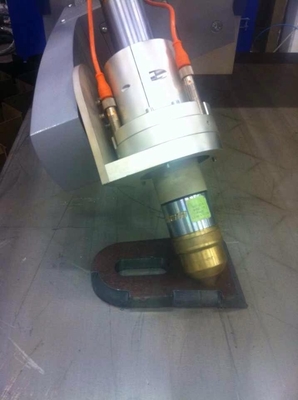

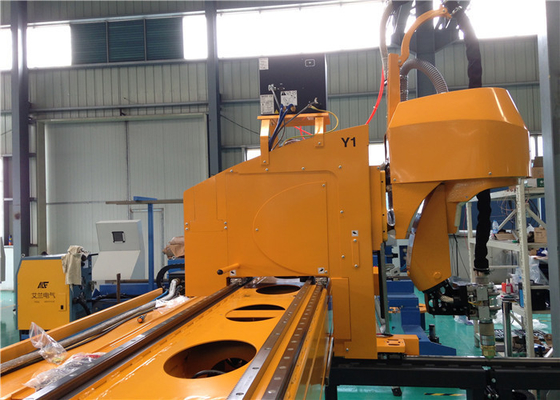

2. O dispositivo de chanfradura giratório de Z32 FLORENZ com braços do robô balança: Movimentos do servo de A+B.
| NÃO. | Nome dos artigos | Descrições | Origem | Qty. |
| 1 | Servos motores da C.A. do balanço do braço do robô |
a) o motor servo do harmónico da C.A. 100W para o robô arma giratório.
|
Japão | 2sets |
| 2 | Dispositivo mecânico giratório do braço do robô |
a) Dispositivo do balanço & estrutura excêntricos dobro do braço da liga de alumínio. b) Tampa do metal do revestimento do pó. c) suporte da tocha da Auto-restauração com dispositivo anticolisão. |
Itália | 1set |
(1). Servo motor & motorista da C.A. em movimentos axiais de X-Y-Z:
| NÃO. | Nome dos artigos | Descrições | Origem | Qty. |
| 1 | Movimento longitudinal da linha central de X-U |
a) Servo motor da C.A. do torque alto 1700W/7.7 nanômetro com freio. b) Relação de comunicação do ônibus do tempo real. |
Itália | 2sets |
| 2 | Movimentos transversal & levantando da linha central de Y-Z |
|
Itália | 2sets |
(2) controlador do CNC de Z32 FLORENZ:
| NÃO. | Nome dos artigos | Descrições | Origem | Qty. |
| 1 | Computador do PC |
|
Itália | 1set |
| 2 | Controlador do CNC |
|
Itália | 1set |
(3) Software do assentamento Z32: programa demonstrativo do corte 3D & parâmetros & orientação do ajuste:
| NÃO. | Nome dos artigos | Descrições | Origem | Qty. |
| 1 | Software de chanfradura do assentamento |
|
Itália | 1set |
| 2 | Base de dados de chanfradura |
b) Base de dados da compensação do ângulo de chanfradura. |
Itália | 1set |
PEÇAS 3.B
Especificação & configurações da máquina de corte do CNC
(1). Configuração de máquina:

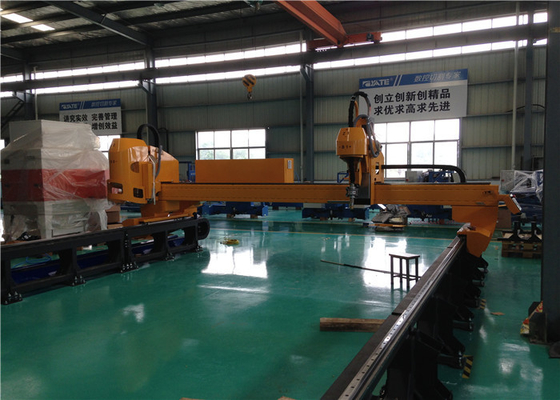

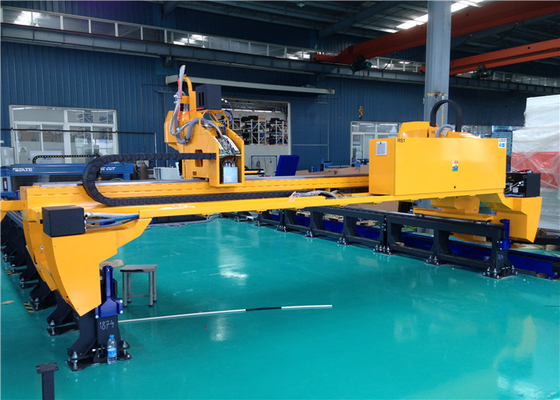

| Pórtico da máquina |
A estrutura dobro do feixe do quadrado-tubo é projetado em Itália e feito em China. |

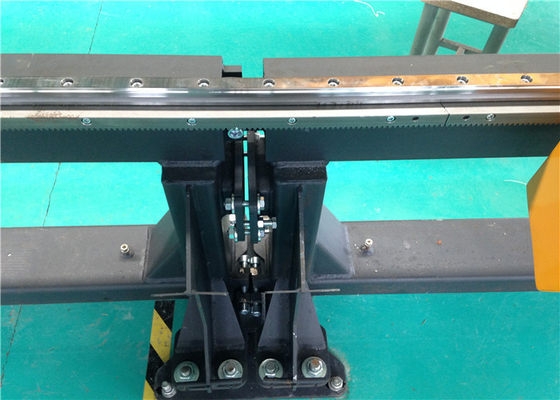

| Trilho & cremalheira de aço | Chinês 43KG/M |
| Período de aço do trilho | 4000mm |
| Comprimento de aço do trilho | lados 18m*2 |
| Máquina em movimentos longitudinais da linha central de X-U |
Movimentação servo da C.A. dos dobro-lados do italiano 1700W*2sets italiano |
| Máquina em movimentos transversal da linha central de Y |
Movimentação servo italiana da C.A. 750W*1set italiano |
| Máquina em movimentos de levantamento da linha central de Z |
Movimentação servo italiana da C.A. 750W*1set italiano |
| Redutor axial da engrenagem de X-U-Y-Z |
NEUGART alemão 2+1+1sets |

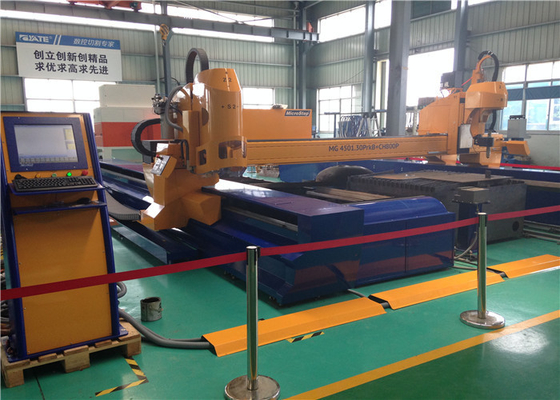

| Mesa da operação + de tela de toque painel |
Tela independente do projeto & de toque Italiano Hermann |
| controlador de chanfradura giratório do CNC 3D |
FLORENZ italiano Z32 integrado Controlador 1set do CNC |
| Controle elétrico & sistema servo |
Alemão SIEMENS & D.ELECTRON italiano 1set |

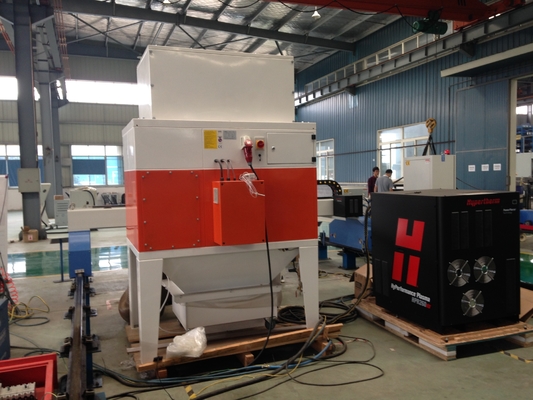

| Fonte de energia fina & tocha do plasma |
E.U. HPR260xd com auto controle de gás 1set |
| Motor da tocha de plasma do CNC |
Placa de alumínio + slider linear do rolamento YDT-Z/F chinês 1set |
| Elevador da tocha de plasma do CNC |
Haste do parafuso + servo motor da C.A. D.ELECTRON italiano 1set |

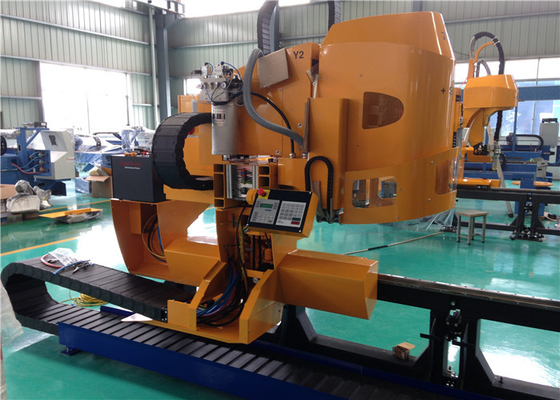

| Dispositivo do balanço do braço do robô: Movimentos axiais de A+B |
Motor servo japonês do harmónico da C.A. 100W* 2sets |
| Dispositivo mecânico do balanço do braço do robô | HERMANN italiano 1set |
| Sistema mecânico do movimento Transversal |
Engrenagem da precisão/cremalheira & trilho de guiamento linear com slider do rolamento TAIWAN HIWIN 1set |

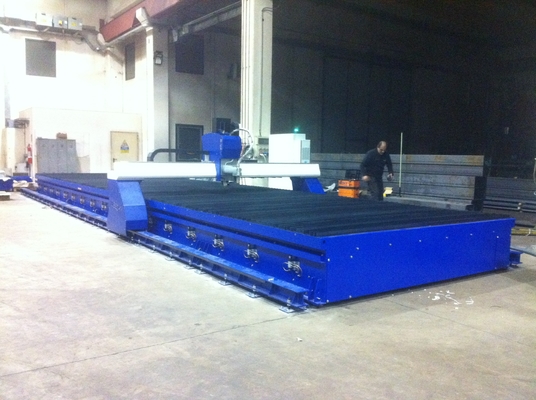

| A tabela do corte é feita pelo cliente e o desenho é de YATAI chinês, ele deve ser cumprido com o sistema da extração das emanações. | |
| A fundação da máquina é compor do aço do feixe de H e preparado pelo cliente, o desenho é da fábrica de YATAI. | |
(2) funções da máquina:
| Software do assentamento para chanfrar | Chanfro-Corte italiano 1set de LIBELLULA |
| Base de dados de chanfradura do corte | Itália 1set |
| Controlador servo da altura da tocha da tensão de arco da C.A. | Itália 1set |
| Dispositivo anticolisão da tocha de plasma | China 1set |
| Dispositivo limitado elétrico & mecânico do movimento da linha central de X-U-Y: | 4+4 unidades |
| Dispositivo da estabilidade do poder | 5000VA chinês 1set |
| Líquido de limpeza da poeira para a cara de aço do trilho | China 1set |
(3). Especificações técnicas da máquina:
| Largura de corte eficaz | ≤ 3,100mm |
| Comprimento de corte eficaz | ≤ 16,000mm |
| Velocidade inativa da máquina | 0-50m/min |
| Material do corte do plasma | Aço & de aço inoxidável suaves |
| Espessura piercing do plasma | Refira o modelo do poder do plasma |
| Espessura do corte de borda do plasma | Refira o modelo do poder do plasma |
| Distância up/down da tocha de plasma | ≤280mm |
| Controle da altura da tocha de plasma | Controle da tocha da tensão de arco |
| Ângulo de chanfradura máximo | grau ±45 |
| Velocidade máxima do balanço | 3000mm/min |
| Erro mínimo do ângulo | grau ±1.5 |
| Erro truncado Min. da borda | ±1.0mm |
| Padrão da precisão da máquina |
Acordo com JB/T5102-1999 chinês padrão |
| Precisão do vertical da tocha de plasma | ±0.3mm |
| Precisão de seguimento da tocha de plasma | ±0.5mm |
|
Comprimento lateral: 1000*1000 Velocidade do Beeline: 500-800mm/min |
 |
| Ponto do erro da intersecção | ±0.5mm |
| Erro do Beeline | ±0.3mm |
| Erro circular do grau | ±0.5mm |
| Erro diagonal | ±0.5mm |
| Erro do ajuste da velocidade | ±0.5% |
| Aspereza do corte | Ra≤12.5μm |
| Erro de aço principal do beeline do lado do trilho | 2.0mm/10000mm |
| Erro assistente do beeline do lado do trilho | 2.0mm/10000mm |
| Precisão horizontal da cara principal do trilho | ±0.1mm/1000mm |
| Erro horizontal entre o trilho principal & assistente | ≤2.0mm |
(4). Condição de trabalho da máquina:
| Temperatura de trabalho | -10℃~+40℃ |
| Humidade relativa | ≤95% sem condensação |
| Ambiente | Ventilação e nenhum choque |
| Fonte de alimentação do sistema do CNC | C.A. 1-Phase/220V±10V |
| Fonte de alimentação do poder do plasma | C.A. 3-Phase/380V±10V |
| Freqüência do poder | 50/60Hz |
| Capacidade da entrada da máquina | ≤5Kw |
| Capacidade de poder do plasma | ≤80Kw |
| Tipos do gás do plasma | Ar/oxigênio/nitrogênio da compressa tão sobre |
| Exigências da fonte do gás do plasma | Ar congelado & seco com o filtro de 3 níveis sem óleo & água |
| Fluxo do gás do plasma | Pressão: 1Mpa, fluxo: 0.8m3/min |
lista de peças 4.Machine principal:
| Artigos | Tipo/origem | Qty. | Imagem |
| Controlador do CNC para chanfrar 3D |
Italiano Z32 FLORENZ |
1 | |
| Tela de toque e mesa da operação | Projeto & chinês italianos feitos | 1 | |
| Poder fino & tocha do plasma | E.U. HYPERTHERM HPR260xd | 1set | |
| Dispositivo mecânico do balanço da linha central do braço 2 do robô | Italiano Hermann | 1set | |
| Software do assentamento para o chanfro |
LIBELLULA italiano versão do Chanfro-corte |
1 | |
| Motorista servo Transversal | D.ELECTRON italiano | 1sets | |
| Motorista servo longitudinal | 2sets | ||
| Tocha que levanta o motorista servo | 1sets | ||
| Servo motor Transversal | D.ELECTRON italiano | 1*750W | |
| Servo motor longitudinal | 2*1700W | ||
| Tocha que levanta o servo motor | 1*750W | ||
| Servo motor do harmónico giratório do braço do robô | Tipo japonês | 2*100W | |
| Redutor Transversal da engrenagem | NEUGART alemão | 1 | |
| Redutor longitudinal da engrenagem | 2 | ||
| Redutor da engrenagem de levantamento da tocha | 1 | ||
| Movimento mecânico Transversal |
Trilho linear com slider TAIWAN HIWIN |
1 | |
| Trilho & cremalheira longitudinais | 43KG chinês | 18M |
|
PEÇAS 5.C
- Outras opções para clientes

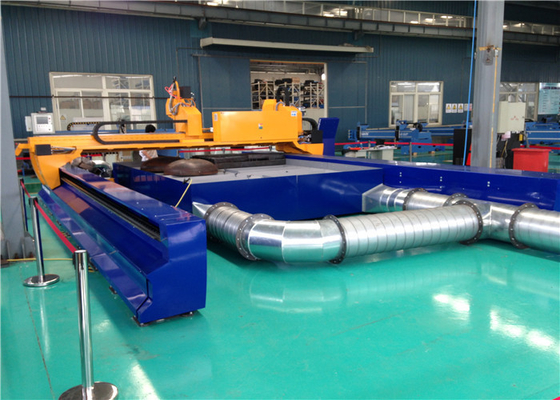

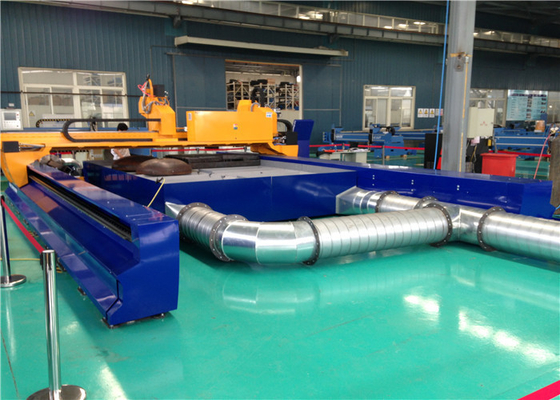

- O sistema da extração das emanações & de poeira está trabalhando com máquina de corte, ele é preparado pelo cliente na fábrica no Chile.
- O armazenamento de compressor/gás de ar/secador congelado é preparado pelo cliente na fábrica no Chile.
