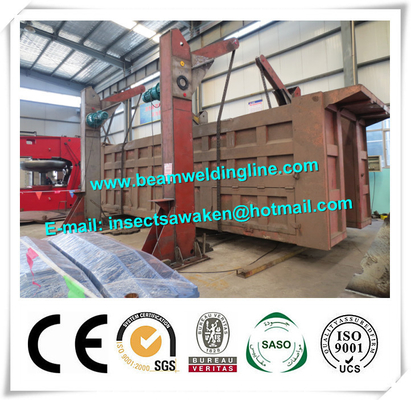

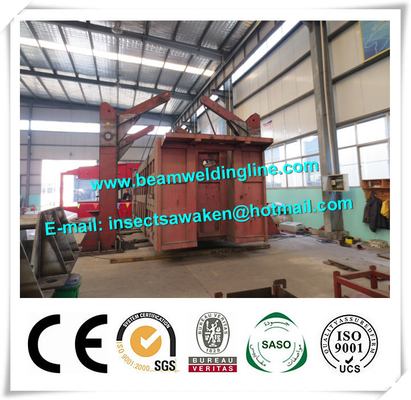

Tipo Chain linha de produção do feixe de caixa da máquina de giro/máquina reviravolta da corrente

Tipo Chain linha de produção do feixe de caixa da máquina de giro/máquina reviravolta da corrente

1. Instrução do equipamento

Esta máquina é 4 toneladas de tilter da corrente. Através da corrente da reviravolta, pode fazer o trabalho remendar seja ficada situada na posição direita. Entrementes pode ser conectada com o outro dispositivo da soldadura, ele pode ser transformada em uma máquina de soldadura metade-automática. Usa a variação da velocidade ou o controle de freqüência eletromagnético.

2. Parâmetro técnico

a. Modelo: LF-60
b. Capacidade de carga máxima: 6tons
c. Excentricidade máxima: 20mm
d. Virando o poder do motor: 2*2*2.2KW
e. Virando o anjo: 0-360°
f. Altura máxima apropriada da trabalho-parte: 2800mm
g. Largura máxima apropriada da trabalho-parte: 2500mm
h. Virando a velocidade: 520-5200mm/min, controle de freqüência da velocidade do motor
i. Cor: amarelo ou azul

3. Característica do desempenho

O tilter consiste no quadro, virando a estrutura, virando o membro, o peso de equilíbrio e as peças de controle.
A máquina principal do quadro é de uma parte da estrutura da soldadura. Adota com tipo de quadro estrutura, e toda a junção da solda é de acordo com a constante reforça a exigência comum da soldadura soldar. Após a solda, é usada ao tratamento térmico de recozimento de modo que possa limpar o esforço interno fora de solda e impedir a deformação.

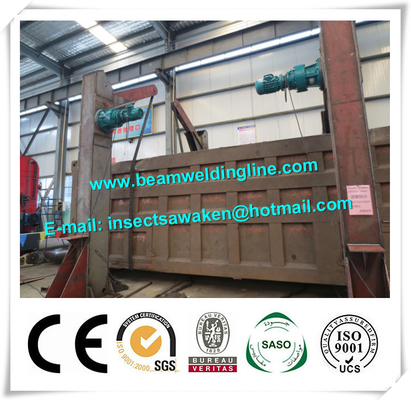

A função principal de virar a estrutura faz soldando virando a trabalho-parte. É compo do motor, do redutor, da roda chain e da corrente. O redutor adota com movimentação espiral helicoidal do redutor dos cones da engrenagem de sem-fim da série S + do motor do freio. Pode travar a trabalho-parte que gira eficazmente. Pode alcançar toda a posição para travar a trabalho-parte.

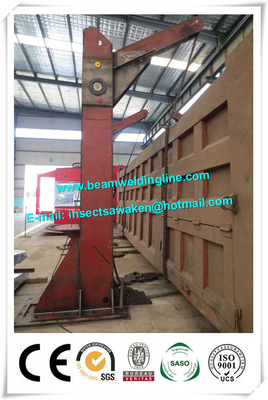

A função principal do braço da aleta é papel auxiliar do apoio. O meio é ligado com o quadro, e pode fazer balanço fixo do anjo em torno dos machados da rotação.
A extremidade é ligada com o peso de equilíbrio. A extremidade dianteira é ligada com a trabalho-parte pela corrente. Sem trabalho-parte, o braço da aleta impacta-a que gira para trás na influência do peso de equilíbrio. A distância entre dois braços da aleta é mais de 800mm. pode fazer a trabalho-parte ajustar-se convenientemente. Ao pôr a trabalho-parte para baixo, o braço da aleta pode enviar a posição horizontal por influências da gravidade. Quando trabalho-parte da mão da necessidade para fora, braço da aleta gira para trás devido às influências do peso de equilíbrio para fazer a distância entre dois braços da aleta mais de 800mm, a seguir pode pendurar a trabalho-parte para fora convenientemente.
O peso de equilíbrio é ligado com a parte traseira do braço da aleta. A função principal é usada girando o braço para trás.
Virar a velocidade da corrente é ajustável steplessly. Com da adopção com transdutor, pode ajustar a reviravolta da velocidade.

4. Escala da fonte e unidade dos componentes (2 grupos)

a. Constitua: quadro, mecanismo de comutação, braço da aleta, peso de equilíbrio
b. Material aleatório 1piece

5. Original técnico
a. Manual da instrução da operação
b. Certificação, lista de embalagem
