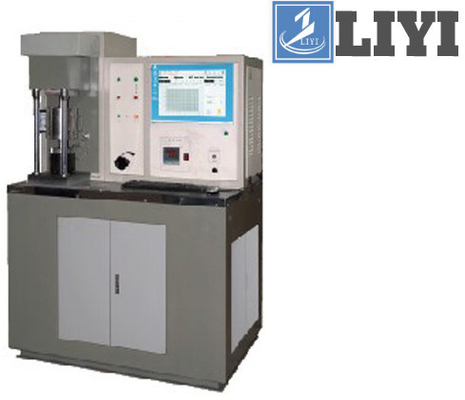

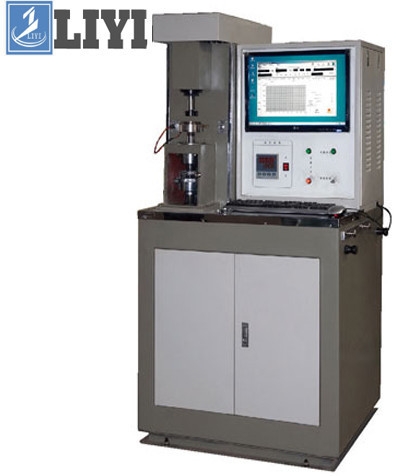

Verificador universal vertical controlado por computador da fricção e do desgaste da máquina de teste

Artigo

Método A

Método B

Teste a temperatura

75±2°C

75±2°C

Velocidade do eixo

1200±60 r/min

1200±60 r/min

Tempo do teste

60±1min

60±1min

Força axial do teste

147N (15kgf)

392N (40kgf)

Força axial do teste indutância de zero pontos

±1.96N (±0.2kgf)

±1.96N (±0.2kgf)

Espécime padrão da aço-bola

Φ 12.7mm

Φ 12.7mm

força 1.Test

1,1 Escala de trabalho da força axial do teste

1~1000N

1,2 Erro de indicar o valor mais baixo do que 200N

nao mais grande do que ±2N

Erro de indicar a parte superior do valor do que 200N

não mais grande de 1%

1,3 Discriminability da força do teste

nao mais grande do que 1.5N

1,4 Erro relativo da auto posse dos muitos tempos que indica o valor

não mais grande de ±1% FS

1,5 Erro zero do retorno do dispositivo da indicação digital da força do teste que indica o valor

não mais grande de ±0.2% FS

2. Momento da fricção

2,1 Momento máximo de medição da fricção

2,5 N. m

2,2 Erro relativo do momento da fricção que indica o valor

Não mais grande de ±2%

2,3 Força de fricção que pesa o transdutor

50N

2,4 Distância do braço da força de fricção

50mm

2,5 Discriminability do momento da fricção que indica o valor

Não mais grande de 2,5 N. milímetro

2,6 Erro zero do retorno do dispositivo da indicação digital da fricção

Não mais grande de ±2% FS

3. Escala da variação stepless da velocidade do eixo

3,1 Variação da velocidade de Stepless

1~2000r/min

3,2 Sistema especial da retardação

0.05~20r/min

3,3 Para 100r/min excedente, erro da velocidade do eixo

Nao mais grande do que ±5r/min

Para abaixo de 100r/min, erro da velocidade do eixo

Nao mais grande do que ±1 r/min

4. Meios de teste

Óleo, água, água enlameada, material abrasivo

sistema 5.heating

5,1 Escala de trabalho do calefator

Temperatura ambiente ~260℃

5,2 Tipo calefator do disco

Φ65, 220V, 250W

5,3 Calefator de Jacketing

Φ70x34, 220V, 300W

5,4 Calefator de Jacketing

Φ65, 220V, 250W

5,5 Resistência thermo da platina

1 grupo cada (long&short)

5,6 precisão de controle de medição da temperatura

±2℃

6.Conicity do eixo da máquina de teste

1:7

7. Distância máxima entre o eixo e o mais baixo disco

≥75mm

8. Modo de controle do eixo

8,1 Controle manual

Controle de 8,2 vezes

Um controle de 8,3 revoluções

8,4 Controle do momento da fricção

9. Escala da exposição & do controle do tempo

0s~9999min

10. Escala da exposição & do controle da revolução

0~9999999

11. Momento máximo da saída do motor principal

4.8N. m

12. Dimensão total (L * W * H)

600x682x1560mm

13. Peso líquido

Aproximadamente 450 quilogramas
