Chanfro de Sprial de cinco linhas centrais/máquina de moedura helicoidal cilíndrica da engrenagem, diâmetro máximo 250mm, módulos 5mm

Chanfro de Sprial de cinco linhas centrais/máquina de moedura helicoidal cilíndrica da engrenagem, diâmetro máximo 250mm, módulos 5mm

Detalhe rápido:

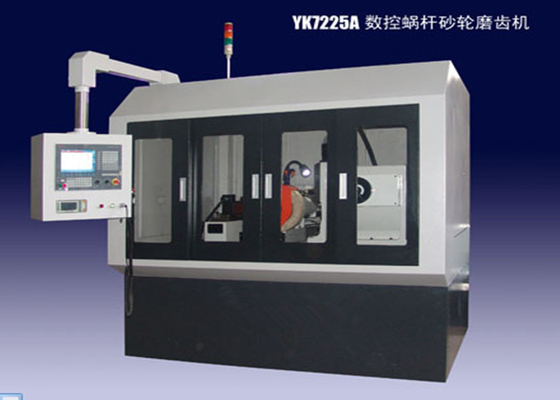

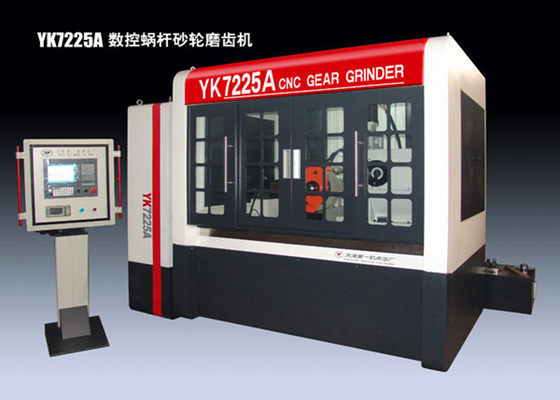

Usado principalmente para fazer à máquina da elevada precisão de um diâmetro máximo de 250mm, módulo máximo 5mm em linha reta, máquina de moedura helicoidal cilíndrica YK7225A da engrenagem.

Particularmente apropriado para o motor e o redutor, redutor, projetando maquinaria, maquinaria de construção, equipamento da precisão, instrumentos e todos os tipos de produtos da bomba de engrenagem da precisão das engrenagens de dente reto da elevada precisão, das engrenagens helicoidais no grupo e da produção em massa.

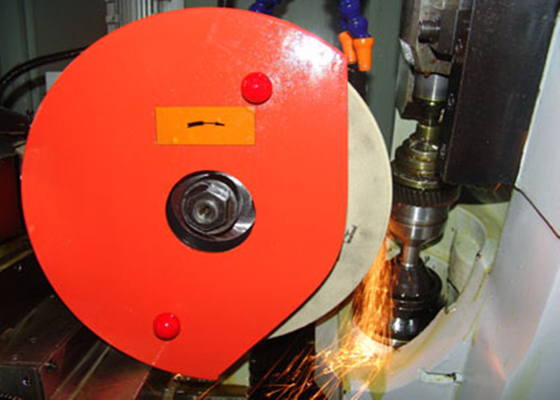

A máquina adota o princípio de moedura de geração contínuo da roda e da engrenagem de sem-fim (workpiece) com função eletrônica de (EGB) da caixa de engrenagens, de modo que a máquina tenha a eficiência elevada e a precisão. A máquina tem a alteração automática da moedura, da roda de moedura e a função automática do aparamento.

Descrição:

1. Esta máquina é equipada com o Li Shile (REXROTH), sistemas de controlo numéricos e o sistema servo digital, a realização cinco do enlace da linha central quatro. O movimento radial do workpiece (linha central), o movimento tangencial de X (linha central), o movimento axial de Y (linha central), a rotação de Z do eixo da roda de moedura (linha central), a rotação de B do eixo do workpiece (linha central de C).

2. O eixo da máquina-instrumento, o eixo é conduzido por um servo motor dedicado, controlado por um seguimento síncrono do sistema servo, regulamento stepless da velocidade de acordo com o processamento de exigências.

3. Esta máquina tem a função da alteração do perfil do dente, igualmente pode de acordo com as exigências de usuário, a atribuição do rolo especial do diamante na alteração do perfil do workpiece.

4. A máquina tem os dentes em ambos os lados da função de distribuição automática de moedura da permissão

5. Dispositivo do equilíbrio automático da seleção da máquina-instrumento da roda de moedura na linha.

6. Esta máquina tem a função automática do molho e da compensação da roda.

a máquina 7.This é fácil de operar, programa de processamento da máquina com fixo, os operadores precisam somente de entrar os parâmetros e a taxa de alimentação do corte pode conseguir a moedura automática.

8. O sistema do NC, componentes elétricos, hidráulicos principais, rolamentos, parafuso da bola, guia linear, as peças de selagem é importado ou produtos de alta qualidade domésticos da marca comercial, para assegurar a confiança da máquina-instrumento.

9. Armário de controle elétrico do independente da configuração de máquina, e configuração do condicionamento de ar.

10. Esta máquina-instrumento hidráulica, sistema de refrigeração do independente da configuração.

11. Esta máquina que configura a segurança, o tipo fechado tampa protetora, e a configuração do processador da névoa do óleo.

Especificações:

Configuração padrão:
