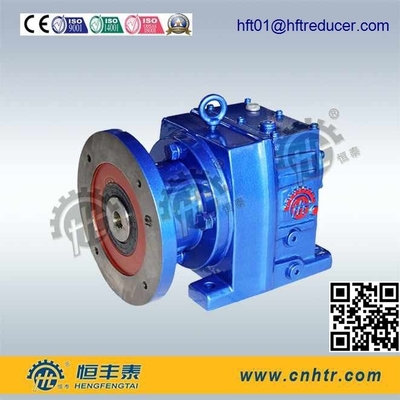

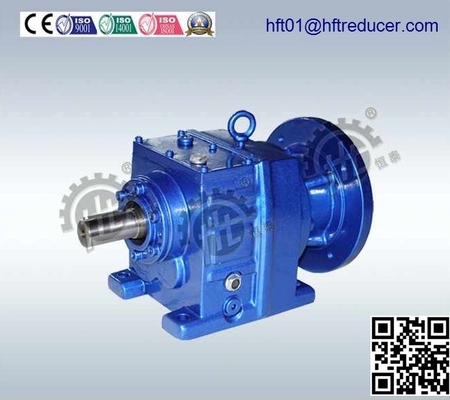

O redutor helicoidal R107 da engrenagem da máquina do alimento cabido com o motor 1400rpm entrou o eixo 70mm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Montagem: | flange montada | Aplicação: | Agitador do misturador |
|---|---|---|---|
| Tipo do rolamento: | LYC, HRB, ZWZ | Velocidade da entrada: | 1450rpm |
| Realçar: | redutor de velocidade helicoidal,caixa de engrenagens helicoidal inline |
||
O redutor helicoidal R107 da engrenagem da máquina do alimento cabido com o motor 1400rpm entrou o eixo 70mm
Detalhes rápidos:
|
Modelo
|
27 | 37 | 47 | 57 | 67 | 77 |
|
Formulário da estrutura
|
HRHR. .FHRF | |||||
|
Poder de entrada
|
0.12-3 | 0.12-3 | 0.12-5.5 | 0.12-7.5 | 0.12-7.5 | 0.18-11 |
|
Relação
|
3.37-136 | 3.4-133.3 | 3.87-182.6 | 4.32-183.2 | 4.32-180.7 | 5.28-200.9 |
|
Torque permissível
|
110 | 170 | 255 | 380 | 510 | 700 |
|
peso
|
6,2 | 9,4 | 11 | 20 | 28 | 40 |
|
Modelo
|
87 | 97 | 107 | 137 | 147 | 167 |
|
Formulário da estrutura
|
HRHR. .FHRF | |||||
|
Poder de entrada
|
0.55-22 | 0.55-37 | 2.2-55 | 5.5-75 | 11-110 | 11-160 |
|
Relação
|
5.33-245.7 | 4.52-280.6 | 4.98-255.4 | 5.22-223.2 | 4.93-162.1 | 10.43-224.6 |
|
Torque permissível
|
1320 | 2550 | 3670 | 6800 | 11050 | 15300 |
|
peso
|
70 | 112 | 169 | 245 | 440 | 770 |
Dimensão helicoidal da caixa de engrenagens da hora:
|
Modelo |
Diâmetro do eixo (milímetro) |
Diâmetro da flange da saída. |
Poder |
Relação |
Torque permitido |
Peso |
||
|
Contínuo |
(milímetro) |
(quilowatt) |
(Nanômetro) |
(QUILOGRAMAS) |
||||
|
R37 |
25k6 |
120 |
0.12~3 |
3.4~1383.3 |
170 |
9,4 |
||
|
R47 |
30k6 |
140 |
0.12~5.5 |
3.87~182.6 |
255 |
11 |
||
|
R57 |
35k6 |
160 |
0.12~7.5 |
4.32~183.2 |
380 |
20 |
||
|
R67 |
35k6 |
200 |
0.12~7.5 |
4.32~180.7 |
510 |
28 |
||
|
R77 |
40k6 |
250 |
0.18~11 |
5.28~200.9 |
700 |
40 |
||
|
R87 |
50m6 |
300 |
0.55~22 |
5.33~245.7 |
1320 |
70 |
||
|
R97 |
60m6 |
350 |
0.55~37 |
4.52~280.6 |
2550 |
112 |
||
|
R107 |
70m6 |
350 |
2.2~55 |
4.98~255.4 |
3670 |
169 |
||
|
R137 |
90m6 |
450 |
5.5~75 |
5.22~223.2 |
6800 |
245 |
||
|
R147 |
110m6 |
450 |
11~110 |
4.93~162.1 |
11050 |
440 |
||
|
R167 |
120 m6 |
550 |
11~160 |
10.43~224.6 |
15300 |
770 |
||
Arranjos da montagem
Os tipos diferentes de arranjos da montagem são definidos como seguindo:
|
M1 |
o motor, o pé da unidade (forR, RX) ou a base orizontally montada da unidade (para o RF, o RXF) são no fundo. |
|
M2 |
o motor é montado verticalmente para baixo. |
|
M3 |
o motor, o pé da unidade (forR, RX) ou a base horizontalmente montada da unidade (para o RF, o RXF) são parte superior. |
|
M4 |
o motor é montado verticalmente para cima. |
|
M5 |
o motor horizontalmente montado, se colocado na posição M1, lado esquerdo da unidade gira para a parte inferior (ponto de vista: para do lado do motor). |
|
M6 |
o motor horizontalmente montado, se colocado na posição M1, lado esquerdo da unidade gira para a parte superior (ponto de vista: para do lado do motor). |
