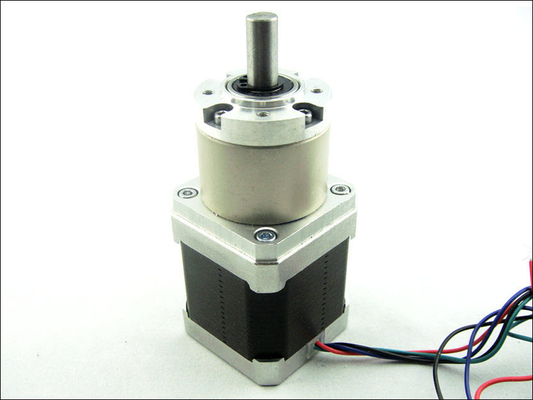

O Nema 17 42mm alinha o motor deslizante do Nema do torque alto do redutor com eixo, 0.9°/1.8°
|
Detalhes do produto:
|
Descrição de produto detalhada
| Realçar: | Alto Torque Stepper Motor,motor de passo NEMA 34 |
||
|---|---|---|---|
O Nema 17 42mm alinha o motor deslizante do Nema do torque alto do redutor com eixo, 0.9°/1.8°
Especificações
torque 1.High, de baixo nível de ruído
relação 2.Wide do 1:3 ao 1:264
Bom preço 3
4.high-accuracy, engrenagem do metal
projeto 5.Customized
motor deslizante do redutor da engrenagem
Diâmetro da caixa de engrenagens: 36mm
Diâmetro deslizante: 42mm
Comprimento do motor deslizante: 34mm, 40mm, 48mm
Diâmetro do eixo de saída: φ8mm
Comprimento do eixo: Pode ser customzied
Especificação:
relação de XXX=Reduction dos parâmetros do redutor da engrenagem 36PAXXXG planetária
|
Relação de redução (X: 1) |
3,7 |
5,2 |
13 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
|
Número de trens de engrenagem |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
|
Torque avaliado da saída (kg.cm) |
20 |
20 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Comprimento da caixa de engrenagens (milímetro) |
27 |
27 |
35 |
35 |
35 |
43 |
43 |
43 |
43 |
50,5 |
50,5 |
parâmetro do motor de piso 42BYG
|
Modelo |
Etapa Ângulo |
Comprimento (Ld) |
Fase Tensão |
Fase Atual |
Fase Resistência |
Fase Indutância |
Guardarar Torque |
Ligação Fio |
|
42BYGH25 (M) - 091-4A/B |
1.8/0.9 |
25mm |
12V |
0.91A |
3.3Ω |
8mH |
1600g.cm |
4 |
|
42BYGH34 (M) - 040-4A/B |
1.8/0.9 |
34mm |
12V |
0.4A |
30Ω |
37mH |
2200g.cm |
4 |
|
42BYGH40 (M) - 040-6A/B |
1.8/0.9 |
40mm |
2.78V |
0.4A |
30Ω |
21mH |
2570g.cm |
6 |
|
42BYGH40 (M) - 160-4A/B |
1.8/0.9 |
40mm |
12V |
1.6A |
1.73Ω |
3.2mH |
3600g.cm |
4 |
|
42BYGH48 (M) - 040-6A/B |
1.8/0.9 |
48mm |
3.6V |
0.4A |
30Ω |
25mH |
3200g.cm |
6 |
|
42BYGH48 (M) - 120-4A/B |
1.8/0.9 |
48mm |
3V |
1.2A |
3Ω |
5mH |
4500g.cm |
4 |
Nota: É somente os dados típicos, o motor pode ser personalizado se você tem a exigência especial tal como a velocidade do motor, torque, dimensão do eixo e assim por diante
Dimensão:
Se algumas perguntas, contato a mim quando você quer.
