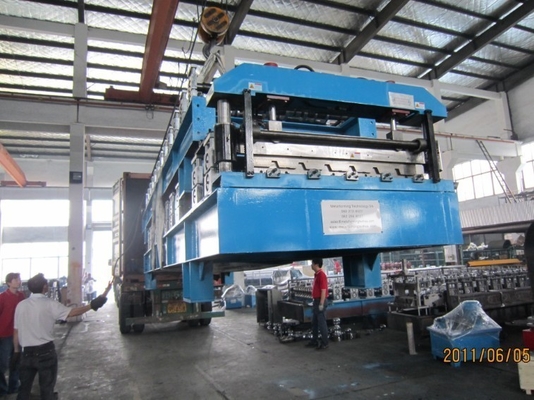

Máquina de corte do rolo de Full Auto para o processamento de aço da bobina de 0.3mm - de 2mm

0,3--máquina de corte R de 2mmx1300mm

Descrição:

1. A máquina de corte é usada extensamente na indústria de processamento de aço com que pode processar a bobina de aço galvanizada grande, bobina de aço pre-pintada da bobina, o alumzinc bobina e assim por diante em algumas várias larguras e as bobinas menores então estas bobinas menores podem ser usadas extensamente no rolo que forma a indústria para formar perfis diferentes.

2. A linha inteira consits de carro de bobina, decoiler, rolos de pitada, guiando, dirige o órgão de corte, a máquina de corte, o recoiler waste da sucata, o tensor, o pre-seperator, o recoiler e o descarregamento do carro de bobina.

3. Nós adotamos PLC de Mitsubishi e a tela de toque humano-interativa, controlador de Eurotherm para realizar também as válvulas hidráulicas automáticas da qualidade superior da produção feitas em Taiwan ou em Alemanha

4. Nós podemos fornecer a manutenção da todo-vida e o guia técnico da máquina também as peças sobresselentes a nossos clientes

5. É fácil de operar com baixo noice, performace estável e eficiência elevada

Aplicações:

As réguas podem ser usadas no rolo que forma a máquina, linha do tubo da soldadura do HF e assim por diante.

Especificações:

especificações da máquina de corte de 0.3mm~2.0mm×1300mm

especificação 1.Basic da bobina de aço

Material de aço da bobina: aço carbono comum, aço de aço ou pre-pintado galvanizado

Espessura da bobina: 0.3mm--2mm

diâmetro da bobina: ф2100mm máximo

Largura da bobina: 300mm---1300mm

Diâmetro interno da bobina: ≥φ508

Peso da bobina: 20T máximo

carta 2.Flow:

Carro de bobina hidráulico---alimentação da única pá da decoiler-cabeça-guiding&head do mandrel e dos 2 rolos --máquina de corte principal da folha---Poço (1)--desvio que retifica (guiamento da folha)--dar um coice-poço da sucata do cortar-lado (2)---pre-seperator e umedecimento da máquina de tensão---dar um coice da bobina ---descarregando a bobina automobilístico--controle hidráulico ---controle elétrico

carro de bobina 3..1 hidráulico:

Formulário do 1:1 do carro de bobina: caminhada quatro-rodada

1,2 Estrutura do carro de bobina: a construção e de aço são V-forma na parte superior.

1,3 Poder da caminhada contínua: decelerator cycloidal da engrenagem 2.2kw

1,4 Poder do levantamento e da redução: cyliner hidráulico ф160mmx700mm conduzido

viagem 1,5 máxima do levantamento e da redução: 700mm

1,6 Capacidade de carga máxima: 20000KG

carro de bobina 1,7 com poço

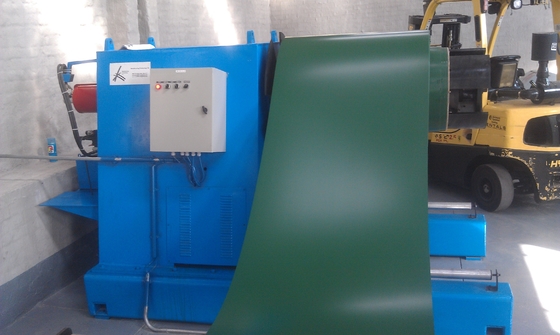

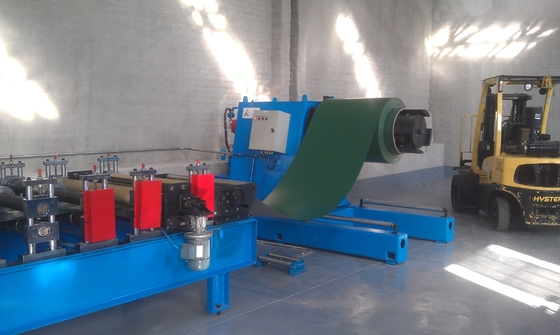

2. Única máquina do decoiler do mandrel

2,1 Maneira de decoiling: único mandrel do braço, expansão interna hidráulica

2,2 Forme da expansão e da escala contratando: ф460--ф510mm, cilindro do óleo hidráulico conduzido,

poder 2,3 do movimento: cilindro do óleo hidráulico conduzido (especificação ф160mmx100mm do cilindro do óleo)

diâmetro exterior máximo de 2,5 bobinas: Φ2100mm

largura de 2,6 bobinas: 300mm--1300mm

2,7 Capacidade de carga máxima: 20000kg

maneira 2,8 de freio: freio pneumático

3: cabeça de guiamento e cabeça da pá

3,1 Forme da estrutura de guiamento principal: o aço soldou a estrutura, cilindro do óleo para lifting&lowering

especificação do cilindro do óleo 3,2 hidráulico: ф100x500mm, 2pcs

3,3 Puxando rolos: 40Cr, ф250mmx400mm, rolos de borracha

poder 3,4 puxando: decelerator cycloidal da engrenagem 4kw

especificação 3,5 para a cabeça da pá: estrutura soldada da chapa de aço

3,6 Poder do levantamento e da redução: cilindro hidráulico: ф80mmx400mm:

poder 3,7 de expanding&contracting: cilindro hidráulico: ф63mmx400mm

alimentação de 4 2 rolos

especificação de 4,1 rolos de alimentação: ф160mmx1350mm

material 4,2 dos rolos: rola 40Cr, endurecido cromado

cilindro do óleo 4,3 para nivelar a redução do lifting& dos rolos: ф80mmx100mm, 2pcs

órgão 4,4 lifting&lowering: decelerator cycloidal da engrenagem 4kw

poder 4,5 da alimentação: motor 7.5kw mais o redutor de velocidade

máquina decorte 1set da folha 5.hydraulic

especificação 5,1: 2mmx1300mm

espessura 5,2 máxima de corte: 3mm

5,3 larguras máximas: 1300mm

especificação de 5,4 poços: 3mx1.8mx3m (LXWXH) feitos pelo cliente na base

5,5 A função principal é o armazenamento da bobina e assim como para proteger a bobina contra dano na terra

6. desvio que retifica a unidade (unidade de guiamento lateral)

6,1 O vertical rola a especificação: ф90mmx1250mm 3 pares

6,2 Rolos de pressão da bobina: ф100mmx1400mm, cromado

poder 6,3 de rolos de pressão da bobina: cilindro do óleo hidráulico, ф80mmx100mm

6,4 escala de retificar o desvio: 300-1300mm

maneira 6,5 de guiamento do lado: único lado pelo controle das mãos

7. Máquina de corte principal

7.1. Maneira de corte: está o corte da lâmina redonda

especificação 7,2 de cortar o eixo: ф205mmx1300mm

material 7,3 de eixos das lâminas: cromo endurecido 40Cr e lustro

especificação redonda da lâmina do disco 7,4: D305xd205mmxT10mm

material 7,5 das lâminas: 6Crw2Si, cromo endurecido HRC60-62degrees

poder de corte do motor 7,6: Motor de DC55KW com acoplamento comum mais o redutor de velocidade

poder 7,8 de cortar a movimentação de pressão: decelerator cycloidal da engrenagem 2.2KW

7,9 velocidades de corte: 0-50m/min ajustável

precisão de corte da largura 7,10: +/-0.03mm

maneira 7,12 de mudar a lâmina: o cilindro do óleo hidráulico conduz os suportes ao movimento,

especificação do cilindro do óleo 7,13 hidráulico: ф63mmx450mm

recoiler lateral da sucata 8

recoiler waste de 8,1 lados dobro

especificação 8,2 de dar um coice a placa: ф450mmx350mm

poder 8,3 de dar um coice: controle do inversor do motor 4kw

9 poços/tabelas do laço

9,1 formam do poço: concreto derramado, tabela lisa dos lados dobro

tamanho de 9,2 laços: 4.5mx2mx3.5m (LXWXH)

estrutura lisa da tabela 9,3: a tubulação quadrada soldada com deslizamento rola nas extremidades e na placa plástica cobertas sobre na cara

cilindro do óleo 9,4 hidráulico que levanta e que abaixa

pre-seperator 10.damping&

diâmetro 10,1 do eixo do pre-seperator: ф85mmx1300mm

os discos 10,3 do pre-seperator specificationф200mmx3mm, 65Mn extinguiram o processment

eixo 10,4 do pre-separador que lifting&lowering: movimentação ф75mmx100mm do cilindro do óleo hidráulico

poder 10,5 da pressão: cilindro ф80mmx1400m do óleo hidráulico, 2pcs

material 10,6 dos rolos: processment HRC55-56 do calor 40Cr

11. órgão e separador do recoiler da bobina

especificação 11,1 do eixo dar um coice: ф230mmx1300mm

especificação 11,2 dar um coice: ф508mmx1300mm

poder 11,3 da expansão e de contratar: ф160mmx100mm

braço 11,4 de apoio: construção de aço, cilindro ф80mmx350mm do óleo hidráulico

especificação 11,5 do eixo do seperator: ф85mmx1300mm

discos 11,6 do seperator: ф200mmx3mm, 65Mn extinguiu o processment

poder 11,7 do seperator: ф75mmx350mm, cilindro do óleo hidráulico

bobina 11,8 que empurra o poder do braço: ф80mmx1400mm

poder 11,9 de dar um coice: motor da C.C. 75KW

controlo do motor 11,10: o controle 590 de e Eurotherm fez no Reino Unido

11,11 velocidades dar um coice: 0-50m/min ajustável

11,12 pesos máximos da bobina: 20T

poder 11,13 de apoio: cilindro hidráulico ф80mmx350mm

bobina 12 que descarrega o carro de bobina (carro de trilho na terra)

Formulário do 12:1 do carro de bobina: caminhada quatro-rodada

12,2 Poder da caminhada contínua: decelerator cycloidal da engrenagem 2.2kw

12,3 Poder do levantamento e da redução: cyliner hidráulico conduzido

especificação 12,4: ф160mmx700mm

12,5 Capacidade de carga máxima: 20000KG

controle 13 hidráulico

13,1 grupo hidráulico da estação 1

válvula de controle 13,2 e tubulação de óleo, 1set para cada um

pressão 13,3: 16Mpa

poder 13,4: 7.5kw-4

tanque de óleo 13,5: 450L

Controle 14 elétrico

14,1 Grupo elétrico do armário 1

grupos 14,2 do armário 2 da operação

14,3 PLC de Mitsubishi
