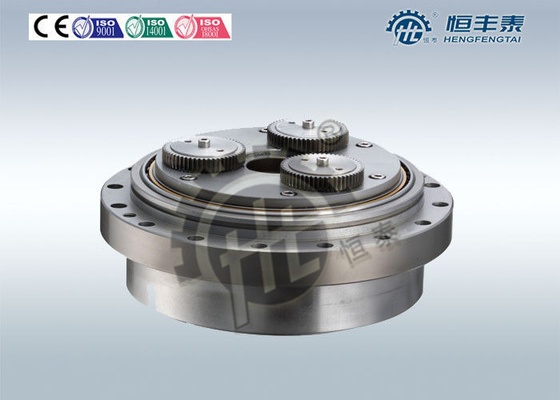

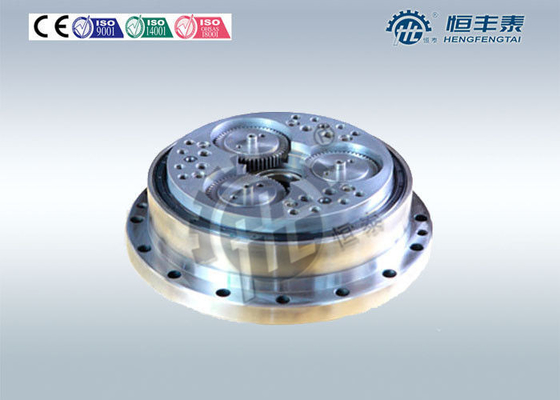

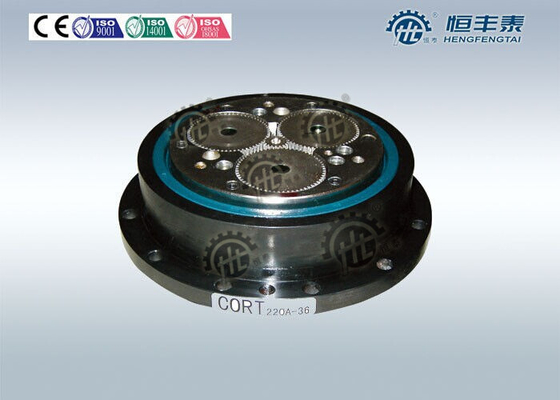

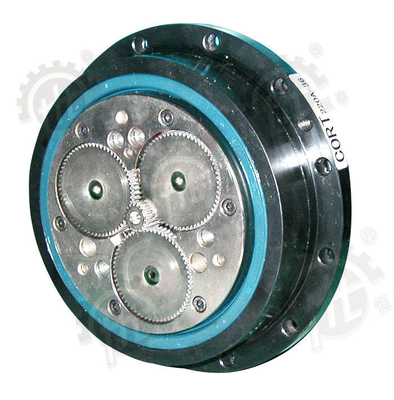

Redutor de velocidade Cycloidal da engrenagem de transmissão de Cort do redutor da engrenagem do braço do robô para soldar

Redutor de velocidade Cycloidal da engrenagem de transmissão de Cort do redutor da engrenagem do braço do robô para soldar

Detalhes rápidos:

• Arranjo da engrenagem: Transmissão oscilatória do rolo do composto de CORT

• Torque da saída: 150-3800Nm

• Lugar de origem: Zhejiang, China (continente)

• Número de modelo: CORT130-CORT350

• Marca: HENGTAI

• Cor: De acordo com o cliente

• Relação: 40-180

• Embalagem: Caso e páletes de madeira de exportação fortes

• O outro nome:

• Redutor da engrenagem do braço do robô industrial de CORT

• Redutor da engrenagem de transmissão de CORT

• Redutor oscilatório da transmissão do rolo do composto de CORT

Descrições:

O redutor cycloidal da engrenagem de transmissão de Cort do redutor da engrenagem do braço do robô usado soldando é baseado na movimentação

da transmissão oscilatória, uma série alinha o ramo poder multi-síncrono entrado do rolo do eixo da entrada

transmissão para assegurar-se de que cubra uma movimentação da elevada precisão, rigidez alta, características altas da carga.

Características de desempenho:

1. capacidade de carga engrenar-Alta do Multi-dente

2. Estrutura simples. Nenhumas instituições indispensáveis da saída como no redutor do cycloid

3. O motor de alta velocidade pode ser conectado à movimentação, e este seria benefício à exigência da sensibilidade

do sistema de controlo inteligente

4. Basicamente pode conseguir o rolamento engrenar, transmissão com eficiência elevada. O redutor de CORT seja usado normalmente

na relação da velocidade de (i=40~180), a eficiência mecânica de 80-90%

5. Relação mais grande da transmissão, estrutura compacta

6. Rigidez grande da saída, leve folga

7. Quando faça a transmissão, torça flutuações menos.

Especificações:

Modelo	Torque da carga	relação	dimensão
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Esta é série preliminar, e a dimensão especial pode ser concordada pelo cliente.

Campo das aplicações:

Redutor cycloidal da engrenagem de transmissão de Cort do redutor da engrenagem do braço do robô usado para

Solda dos robôs industriais

Robôs industriais (soldadura, armazenamento, carga)

Equipamento do CNC da parte alta (máquina, máquina de dobra da tubulação)

Plataforma giratória, máquina do deslocamento

A impressora

Dispositivo de posicionamento da antena de radar

Sistemas das energias solares

Teste do produto:

Redutor cycloidal da engrenagem de transmissão de Cort do redutor da engrenagem do braço do robô usado soldando amostras que é

foi projetado e torna por nossa empresa o desempenho rigoroso testado. O teste inclui:

experimentação das características da transmissão, precisão e teste da folga, teste da rigidez da movimentação e

teste.

O teste de desempenho comissão pelo: Centro nacional de Reseach do harmónico, a peça fundamental do estado

base industrial da movimentação do harmónico, empresa lda da movimentação do harmónico de Zhongjikemei do Pequim: responsável. É digna

para notar isso: Os resultados experimentais mostram a precisão isso, do redutor de CORT e a folga são menos de 1

o arcmin, e alcançaram os padrões avançados internacionais.

Nós controlamos cada aspecto minúsculo para manter de alta qualidade:

Vantagens competitivas:

1: Acoplamento de Multitooth

2: Grande saída, folga da maca

3: Relação alta, estrutura compacta
