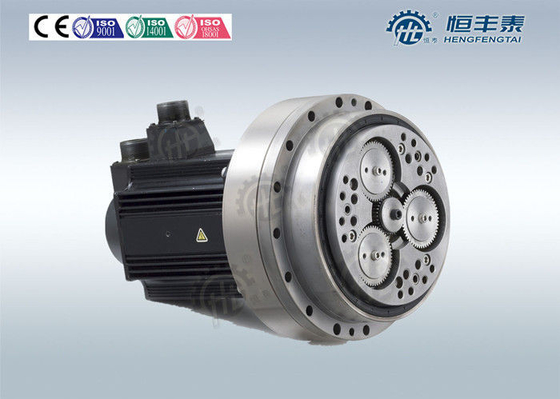

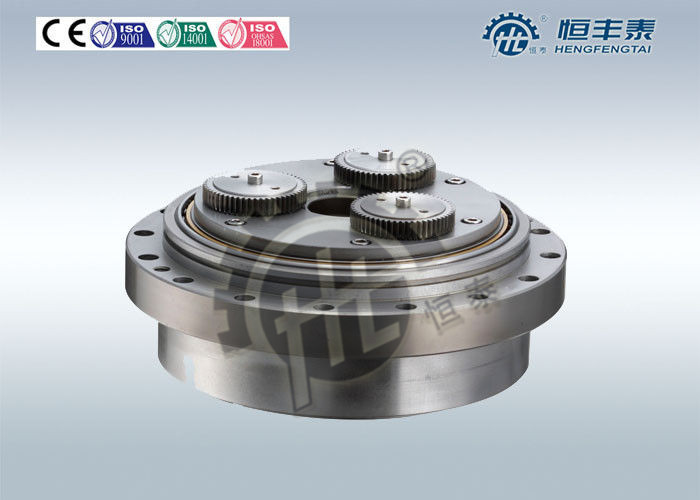

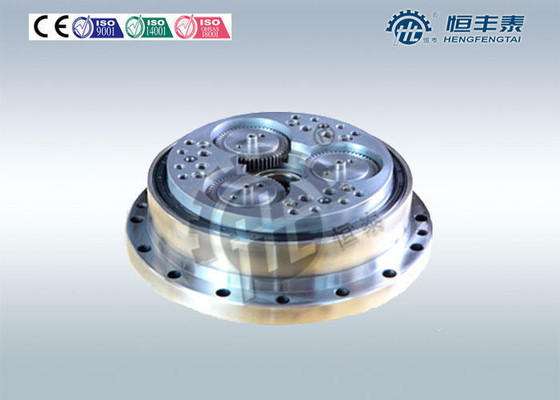

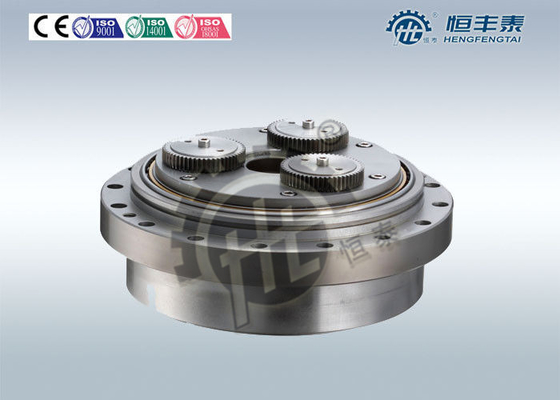

Redutor ciclo da engrenagem da caixa de engrenagens planetária industrial composta com eficiência elevada

Redutor ciclo da engrenagem da caixa de engrenagens planetária industrial composta com eficiência elevada

Detalhes rápidos:

Arranjo da engrenagem: Transmissão oscilatória do rolo do composto de CORT

Torque da saída: 150-3800Nm

Lugar de origem: Zhejiang, China (continente)

Número de modelo: CORT130-CORT350

Marca: HENGTAI

Cor: De acordo com o cliente

Relação: 40-180

Effiency na transmissão: 80~90%

Detalhe da entrega: 30 dias

Embalagem: 1pcs embalou em uma caixa pequena, 7-8 caixas pequenas embaladas em uma caixa de madeira

O outro nome:

Redutor oscilatório da transmissão do rolo do robô do composto de CORT

Caixa de engrenagens planetária industrial da transmissão de CORT

Da transmissão oscilatória do rolo do composto de CORT caixa de engrenagens planetária industrial

Descrições:

O redutor cycloidal composto da engrenagem usado para o dispositivo de posicionamento da antena de radar é baseado na movimentação de

a transmissão oscilatória, um ramo seriesgear entrou o poder multi-síncrono do rolo do eixo da entrada

transmissão para assegurar-se de que cubra uma movimentação da elevada precisão, rigidez alta, características altas da carga.

os produtos eram as patentes, no. da patente: 97100463,3

Devido a seu desempenho superior, a movimentação do dente do rolo pode ser amplamente utilizada no petroquímico,

mina metalúrgica, óleo claro farmacêutico, do alimento, impressão de matéria têxtil e tingidura, excesso de peso, como

maquinaria da indústria da maquinaria do transporte e de construção usada para a retardação. Caso necessário, pode

seja usado igualmente com a taxa de crescimento, ele vale mencionando que a engrenagem de transmissão do rolo tem extremamente

a capacidade de carga, pode conseguir a elevada precisão, rolamento que composto da alto-rigidez a engrenagem de transmissão viva era

tornado e as patentes para a invenção foram alcançadas. Tal redutor da precisão é particularmente aplicável a

robôs, equipamento do CNC, equipamento aeroespacial, equipamento da defesa e exigências das armas de alto

controle da precisão do sistema de transmissão.

Características de desempenho:

1. capacidade de carga engrenar-Alta do Multi-dente

2. Estrutura simples. Nenhumas instituições indispensáveis da saída como no redutor do cycloid

3. O motor de alta velocidade pode ser conectado à movimentação, e este seria benefício à exigência da sensibilidade

do sistema de controlo inteligente

4. Basicamente pode conseguir o rolamento engrenar, transmissão com eficiência elevada. O redutor de CORT seja normalmente

usado na relação da velocidade de (i=40~180), a eficiência mecânica de 80-90%

5. Relação mais grande da transmissão, estrutura compacta

6. Rigidez grande da saída, leve folga

7. Quando faça a transmissão, torça flutuações menos.

Especificações:

Modelo	Torque da carga	relação	dimensão
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20

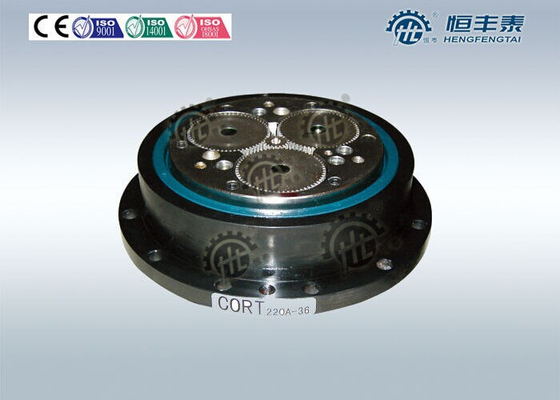

CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Esta é série preliminar, e a dimensão especial pode ser concordada pelo cliente.

Campo das aplicações:

Redutor cycloidal composto da engrenagem usado para

Dispositivo de posicionamento da antena de radar

Robôs industriais (soldadura, armazenamento, carga)

Equipamento do CNC da parte alta (máquina, máquina de dobra da tubulação)

Plataforma giratória, máquina do deslocamento

A impressora

Dispositivo de posicionamento da antena de radar

Sistemas das energias solares

Teste do produto:

Redutor cycloidal composto da engrenagem usado para amostras do dispositivo de posicionamento da antena de radar que é projetado

e tornado por nossa empresa foi o desempenho rigoroso testado. O teste inclui: transmissão

experimentação das características, teste da precisão e da folga, teste da rigidez da movimentação e teste.

O teste de desempenho comissão pelo: Centro nacional de Reseach do harmónico, a peça fundamental do estado

base industrial da movimentação do harmónico, empresa lda da movimentação do harmónico de Zhongjikemei do Pequim: responsável. É

digno para notar isso: Os resultados experimentais mostram a precisão isso, do redutor de CORT e a folga são menos

do que 1 arcmin, e ele alcançou os padrões avançados internacionais.

Nós controlamos cada aspecto minúsculo para manter de alta qualidade:

Vantagens competitivas:

1: Acoplamento de Multitooth

2: Grande saída, folga da maca

3: Relação alta, estrutura compacta

Armazenamento:

1. Pls não armazena em exterior.

2. Pls pôs o cartão, a madeira ou o outro material entre os produtos e o assoalho. a caixa de engrenagens não pode diretamente

toque no assoalho.

GARANTIA:

1. HFT garante os produtos vendidos por um ano da data de entrega.

2. A garantia é limitada para reparar ou substituição, livre em nossa planta, das peças defeituosas devido ao verificado

defeito do material ou da fabricação. As peças substituídas permanecem nossa propriedade. Toda compensação restante é

excluído, nem pode dirigir e/ou dano indireto seja reivindicado de toda a natureza, também para a falta provisória

do uso dos bens comprados.
