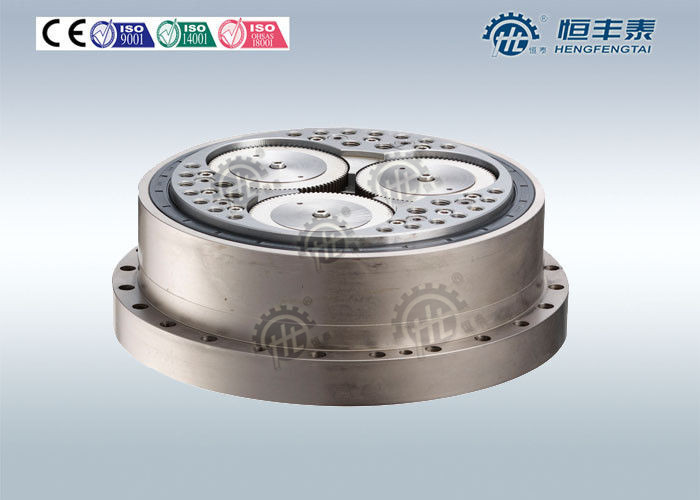

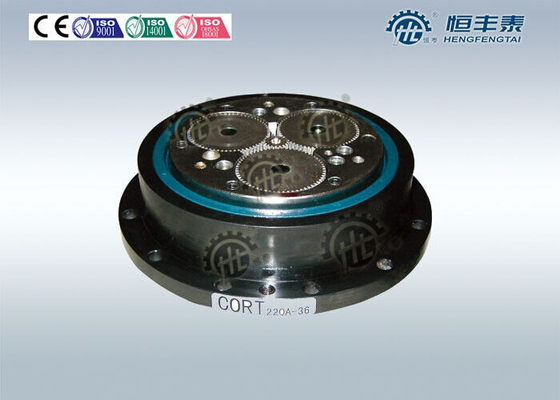

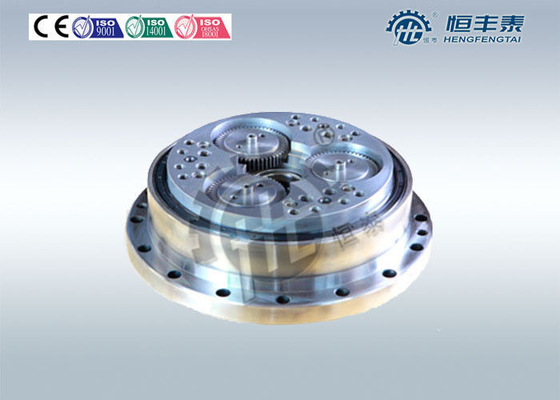

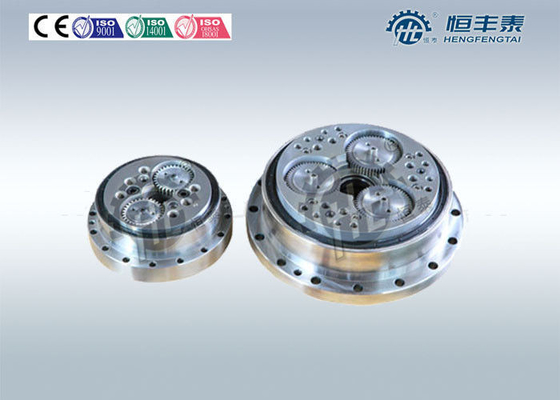

Caixa de engrenagens Cycloidal mecânica do compressor da unidade do redutor da engrenagem da transmissão oscilatória

Caixa de engrenagens Cycloidal mecânica do compressor da unidade do redutor da engrenagem da transmissão oscilatória

Detalhes rápidos:

Arranjo da engrenagem: Transmissão oscilatória do rolo do composto de CORT

Torque da saída: 150-3800Nm

Lugar de origem: Zhejiang, China (continente)

Número de modelo: CORT130-CORT350

Marca: HENGTAI

Cor: De acordo com o cliente

Relação: 40-180

Effiency na transmissão: 80~90%

Embalagem: 1pcs embalou em uma caixa pequena, 7-8 caixas pequenas embaladas em uma caixa de madeira

O outro nome:

Redutor oscilatório da transmissão do rolo do robô do composto de CORT

Caixa de engrenagens planetária industrial da transmissão de CORT

Da transmissão oscilatória do rolo do composto de CORT caixa de engrenagens planetária industrial

Descrições:

a caixa de engrenagens cycloidal do compressor da unidade do redutor da engrenagem da transmissão oscilatória mecânica é baseada no

a movimentação da transmissão oscilatória, um ramo seriesgear entrou o poder multi-síncrono do rolo do eixo da entrada

transmissão para assegurar-se de que cubra uma movimentação da elevada precisão, rigidez alta, características altas da carga.

os produtos eram as patentes, no. da patente: 97100463,3 Devido a seu desempenho superior, a movimentação do dente do rolo pode

seja amplamente utilizado no petroquímico, na mina metalúrgica, na luz farmacêutica, no óleo do alimento, impressão de matéria têxtil e

tingidura, excesso de peso, tal como a maquinaria da indústria da maquinaria do transporte e de construção usada para

retardação. Caso necessário, pode igualmente ser usada com a taxa de crescimento, ele vale mencionando que o rolo

a engrenagem de transmissão tem extremamente a capacidade de carga, pode conseguir a elevada precisão, composto da alto-rigidez

a engrenagem de transmissão viva de rolamento foi desenvolvida e as patentes para a invenção foram alcançadas. Tal precisão

o redutor é particularmente aplicável aos robôs, equipamento do CNC, equipamento aeroespacial, equipamento da defesa

e exigências das armas do controle da elevada precisão do sistema de transmissão.

Características de desempenho:

1. capacidade de carga engrenar-Alta do Multi-dente

2. Estrutura simples. Nenhumas instituições indispensáveis da saída como no redutor do cycloid

3. O motor de alta velocidade pode ser conectado à movimentação, e este seria benefício à exigência da sensibilidade

do sistema de controlo inteligente

4. Basicamente pode conseguir o rolamento engrenar, transmissão com eficiência elevada. O redutor de CORT seja normalmente

usado na relação da velocidade de (i=40~180), a eficiência mecânica de 80-90%

5. Relação mais grande da transmissão, estrutura compacta

6. Rigidez grande da saída, leve folga

7. Quando faça a transmissão, torça flutuações menos.

Especificações:

Modelo	Torque da carga	relação	dimensão
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Esta é série preliminar, e a dimensão especial pode ser concordada pelo cliente.

Campo das aplicações:

Robôs industriais (soldadura, armazenamento, carga)

Equipamento do CNC da parte alta (máquina, máquina de dobra da tubulação)

Plataforma giratória, máquina do deslocamento

A impressora

Dispositivo de posicionamento da antena de radar

Sistemas das energias solares

Teste do produto:

As amostras cycloidal do redutor da engrenagem do trasmission da precisão de CORT que é projetado e desenvolvido perto

nossa empresa foi desempenho rigoroso testado. O teste inclui: características da transmissão

experimentação, teste da precisão e da folga, teste da rigidez da movimentação e teste.

O teste de desempenho comissão pelo: Centro nacional de Reseach do harmónico, a peça fundamental do estado

base industrial da movimentação do harmónico, empresa lda da movimentação do harmónico de Zhongjikemei do Pequim: responsável. É

digno para notar isso: Os resultados experimentais mostram a precisão isso, do redutor de CORT e a folga são menos

do que 1 arcmin, e ele alcançou os padrões avançados internacionais.

Nós controlamos cada aspecto minúsculo para manter de alta qualidade:

Vantagens competitivas:

1: Acoplamento de Multitooth

2: Grande saída, folga da maca

3: Relação alta, estrutura compacta

Armazenamento:

1. Pls não armazena em exterior.

2. Pls pôs o cartão, a madeira ou o outro material entre os produtos e o assoalho. a caixa de engrenagens não pode diretamente

toque no assoalho.

GARANTIA:

1. HFT garante o redutor cycloidal da engrenagem vendido por um ano da data de entrega.

2. A garantia é limitada para reparar ou substituição, livre em nossa planta, das peças defeituosas devido ao verificado

defeito do material ou da fabricação. As peças substituídas permanecem nossa propriedade. Toda compensação restante é

excluído, nem pode dirigir e/ou dano indireto seja reivindicado de toda a natureza, também para a falta provisória

do uso dos bens comprados.
