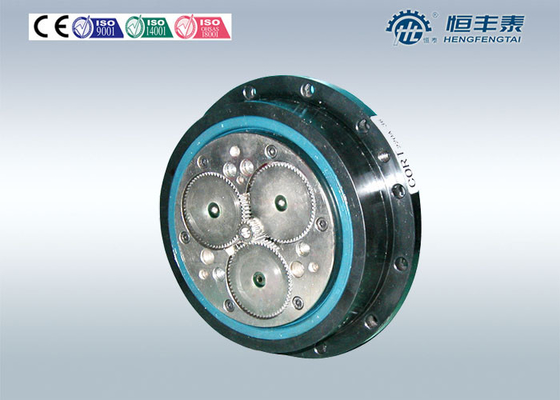

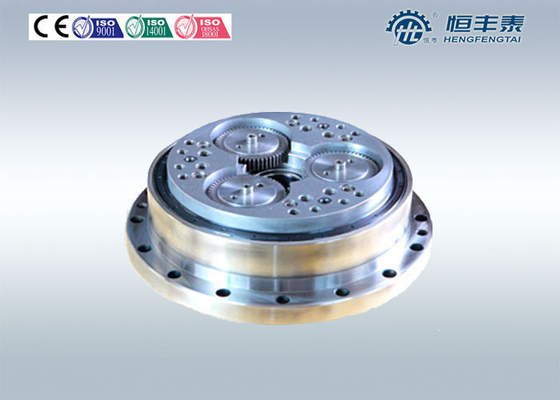

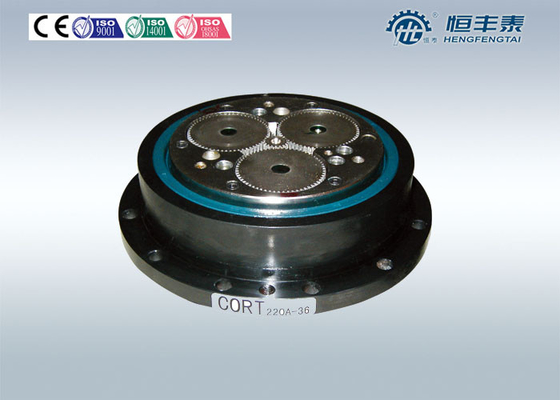

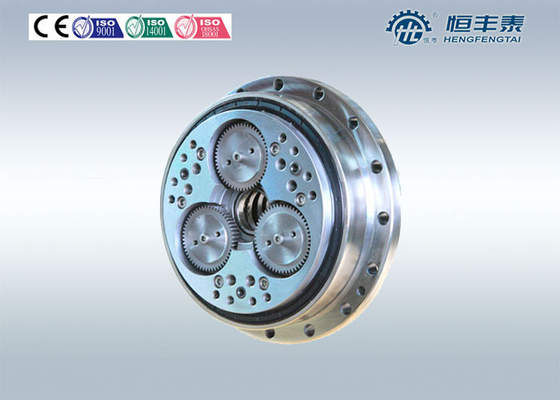

Caixa de engrenagens oca Cycloidal do redutor da engrenagem eixo de RV-C com servo motor, baixa folga
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Realçar: | caixa de engrenagens da redução de velocidade,redutor de velocidade cycloidal |
||
|---|---|---|---|
Caixa de engrenagens oca Cycloidal do redutor da engrenagem eixo de RV-C com servo motor, baixa folga
Detalhes rápidos:
O redutor do eixo da cavidade de RV-C fornece um através-furo center
com um tipo componente configuração para mais flexibilidade do projeto de sistema
e maiores opções da economia do espaço.
A unidade incorpora elementos do contato de rolamento para fornecer a eficiência elevada, longa vida e extremamente - baixa folga assim como uma redução descentralizada da segunda etapa projetada limitar a vibração e a inércia ao aumentar opções da relação.
O redutor igualmente incorpora um grupo de grandes, rolamentos angulares internos do apoio que fornecem grandes capacidades do momento e negam a necessidade para dispositivos externos do apoio – reduzindo o projeto custos cronometre e do instalação.
Especificações
| Especificações de rendimento | |
| Relação da engrenagem | 35,61 X: 1 |
| Torque avaliado da saída | 27775 Em-libras |
| Poder de entrada máximo | 8,40 HP |
| Folga | arcmin 1,0000 |
| Eficiência | 85.00% |
| Alinhar | Dente reto; Planetário; Cycloidal |
| Montagem do redutor e do motor | |
| Estilo do redutor | Montagem/Gearhead do motor |
| Flanges | Flanges |
| Montagem do NEMA | Flange de montagem do NEMA |
| Configuração de entrada e de saída | |
| Entrada do redutor | Acoplamento ou bucha; Engrenagem |
| Saída do redutor | Eixo oco; 377 B.C. M6 |
| Alinhamento de eixo | Offset da paralela |
| Dimensões do alojamento | |
| Comprimento | 3,90 polegadas |
| Altura | 15,75 polegadas |
| Peso | 121 libras |
CAIXA DE ENGRENAGENS DA SÉRIE DE RV-C:: DIMENSÕES
| Modelo | Uma polegada de Ø (milímetro) | Polegada de B Ø (milímetro) | Polegada de C Ø (milímetro) | Polegada de D Ø (milímetro) | Polegada de E Ø (milímetro) | Polegada de F (milímetro) | Polegada de G (milímetro) | Polegada de H (milímetro) | Eu avanço (os milímetros) | Polegada de J (milímetros) | Rolamento de esferas de K |
| 10 | 5,79 (147) | 4,33 (110) | 1,34 (34) | 1,22 (31) | 5,75 (146) | 1,95 (49,5) | 0,16 (4) | 0,39 (10) | 0,67 (17) | 0,76 (19,2) | 6807 |
| 27 | 7,17 (182) | 5,51 (140) | 1,85 (47) | 1,69 (43) | 7,13 (181) | 2,26 (57,5) | 0,20 (5) | 0,39 (10) | 0,65 (16,6) | 0,77 (19,5) | 6810 |
| 50 | 8,76 (222,5) | 6,93 (176) | 2,60 (66) | 2,24 (57) | 8,74 (222) | 2,68 (68) | 0,20 (5) | 0,47 (12) | 0,80 (20,2) | 0,94 (23,8) | 6813 |
| 100 | 9,86 (250,5) | 7,83 (199) | 2,87 (73) | 2,80 (71) | 9,84 (250) | 2,86 (72,6) | 0,20 (5) | 0,47 (12) | 0,78 (19,9) | 0,83 (21,15) | 6816 |
| 200 | 13,66 (347) | 10,24 (260) | 3,94 (100) | 3,54 (90) | 1362 (346) | 4,02 (102) | 0,28 (7) | 0,39 (10) | 1,23 (31,2) | 1,31 (33,2) | 6820 |
| 320 | 17,24 (438) | 13,39 (340) | 5,51 (140) | 5,43 (138) | 17,32 (440) | 3,98 (101) | 0,22 (5,5) | --- | 1,46 (37) | 1,71 (43,5) | 6830 |
| 400 | 19,09 (485) | 13,78 (350) | 5,51 (140) | 5,43 (138) | --- | 4,35 (110,5) | 0,24 (6) | --- | 1,54 (39) | 1,71 (43,5) | 6830 |
| 500 | 18,70 (520) | 15,35 (390) | 5,91 (150) | 5,43 (138) | --- | 5,14 (130,5) | 0,30 (7,5) | --- | 1,87 (47,5) | 1,97 (50) | 6832 |
| 900 | 22,44 (570) | 15,35 (390) | 5,31 (135) | --- | --- | 6,50 (165) | 0,89 (22,5) | --- | --- | --- | --- |
-
O outro nome:
Redutor da engrenagem do positioner da soldadura de RV-E
Movimentação do robô industrial de RV-C com servo motor
O azimute & a elevação do nabtesco do rv podem ser precisamente redutor da transmissão
