Máquina Hobbing da engrenagem resistente para a produção em massa e a gestão das máquinas
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Realçar: | máquina do hob da engrenagem,máquina hobbing da engrenagem do cnc |
||
|---|---|---|---|

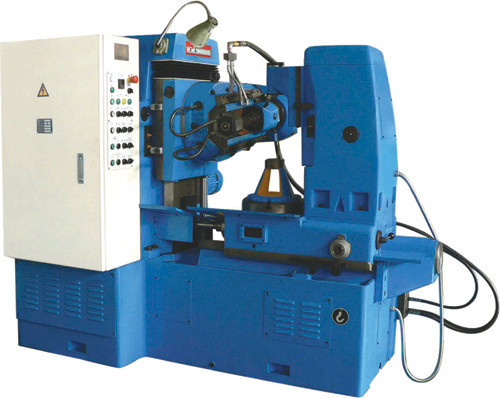

Máquina Hobbing da engrenagem resistente para a produção em massa e a gestão das máquinas
Máquina hobbing da engrenagem resistente de YB3120K com o apropriado para a produção em massa e a gestão das máquinas. extremamente eficiência do aumento.
Máquina hobbing da engrenagem resistente de YB3120K
Características:
- Esta máquina é máquina hobbing da engrenagem resistente.
- Esta máquina possuiu a boa rigidez e a deformação térmica extremamente pequena. A máquina pode trabalhar sob a condição de resistente e de alta velocidade. A velocidade do corte para um hob revestido pode ser o alcance 120m/min.
- A máquina tem um quadrado que trabalha a função semiautomática do ciclo. Apropriado para a produção em massa e a gestão das máquinas. extremamente eficiência do aumento.
- A máquina possuiu a função do deslocamento automático do hob reduz o desgaste da ferramenta e aumenta a vida útil da ferramenta.
- A máquina-instrumento é conveniente para o ajuste com auto mecanismo da parada, assim como o sistema seguro seguro do mecanismo e o auto de lubrificação.
1.
1.
Detalhes rápidos:
| Circunstância: |
Novo
|
Lugar de origem: |
Liaoning, China (continente)
|
Marca: |
GUANHUA
|
| Número de modelo: |
YB3120K
|
Tipo: |
Horizontal
|
CNC ou não: |
Não
|
| Tensão: |
380V,
|
Poder (quilowatt): |
7.5KW
|
Dimensão (L*W*H): |
2260×1800×1720 (milímetro)
|
| Peso: |
3500kg
|
Certificação: |
ISO9001: 2000,
|
Garantia: |
um ano
|
Modelo: Máquina hobbing da engrenagem resistente de YB3120K
Parâmetro principal:
1. Escala doprocessamento
| Diâmetro/largura máximos do workpiece | 200mm/170mm |
| Módulo máximo | 6mm |
| Número do dente para processar | 8~64 (12×50) * |
| Ângulo helicoidal do workpiece | ±45° |
o dente do processo do *Promise no suporte, pode processar o dente em nenhum incluir no suporte.
2. Cargo da ferramenta
| Curso máximo do cargo da ferramenta (vertical) | 170mm |
| Velocidade vertical do movimento do cargo da ferramenta | 0.55m/min |
| Leitura mínima do ângulo do giro do cargo da ferramenta | 6 ′ |
| Escala da alimentação (vertical) | 0.6~5mm/RPM |
3. Worktable
| Diâmetro da tabela de trabalho | 300mm |
| Diâmetro de furo da tabela de trabalho | 65mm |
| Min. Velocidade de alimentação do worktable | 4mm /min |
| Movimento pela revolução horizontal (manual) | 1mm |
| Movimento mínimo da leitura horizontal | 0.01mm |
| Movimento radial do worktable | 4~30mm/min (hidráulico) |
| tamanho do T-entalhe do worktable | 18 milímetros |
| Diâmetro de passo da roda de sem-fim do índice | 256.956mm |
| Distância entre a linha central do hob e a superfície do worktable | 310-510mm |
4. Eixo Hobbing
| O diâmetro máximo do hob/alonga | 140mm/140mm |
| Haste de laço que rosqueia o diâmetro | M20 |
| Atarraxamento do encaixe do mandril do hob | M.T.5 |
| Movimento axial do hob máximo | 95mm |
| Distância entre a linha central do hob e a superfície do worktable | 260-430mm |
| Distância entre o hob e o centro do worktable | 30-175mm |
| Escala da velocidade do eixo | 79~498rpm |
| Etapa do eixo | 9step |
5. Peso do motor e da máquina
| Poder/velocidade do motor | 7,5 kw/1500 RPM |
| Motor rápido axial /speed (vertical) | 1,1 kw/1500 RPM |
| Motor rápido radial/velocidade | 0,09 kw1500 RPM |
| Motor da bomba hidráulica | 1,5 kw/1000rpm |
| Bomba de líquido refrigerante | 0,75 kw/1500 RPM |
| Peso | 3500 quilogramas |
| Total (L×W×H) | 2260×1800×1720 (milímetro) |
6, outro:
Diâmetro do ① do mandril do hob: φ22mm, φ27mm, φ32mm, φ40mm
Diâmetro do mandril do ②: φ30mm
Vantagem:
1. Fabricante profissional.
2. Popular no mundo.
3. Bons qualidade e competitivo.
