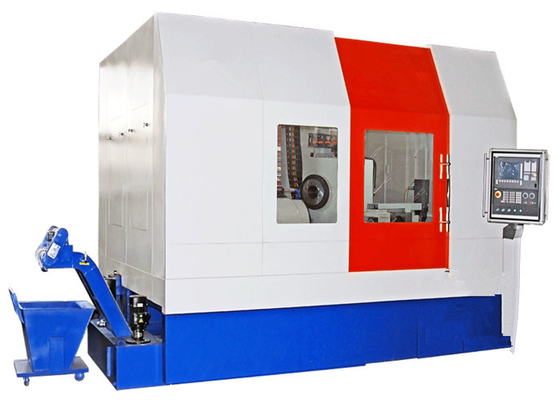

Gerador espiral da engrenagem cónica do CNC Gleason com dois modos de corte, Gleason e sistema de Oerlikon

Gerador espiral da engrenagem cónica do CNC Gleason com dois modos de corte, Gleason e sistema de Oerlikon

Aplicação:

O gerador espiral da engrenagem cónica do CNC da série do JCB é seis-linha central com a máquina de cinco enlaces, seu índice individual do uso e o método de processamento contínuo do índice, usa entretanto o cortador correspondente e o método de processamento correspondente a fazer à máquina a engrenagem cónica espiral com sistema do dente de engrenagem de” GLEASON” e de “OERLIKON”. A máquina pode encontrar a experimentação-fabricação de produtos pequenos do grupo da multi-variedade, igualmente adapta na procura da produção em massa. As engrenagens produzidas são usadas geralmente para o carro do automóvel, caminhão leve da carga, maquinaria do trator e de construção, e special para a engrenagem dos eixos traseiros do automóvel.
Características de produto:

O ● o eixo do cortador e eixo do workpiece é conduzido pelo motor de torque de modo que melhore a precisão da transmissão e faça à máquina a rigidez.

O ● o eixo do cortador e eixo do workpiece adota o motor de torque para conduzir diretamente de modo que elimine a folga.

O ● a máquina é equipado com os dois modos de corte: “GLEASON” e “OERLIKON”, e adotam o método do formato e método da geração à engrenagem fazendo à máquina do cycloid de “OERLINKON”.

O ● a máquina adota dois modos de corte: corte seco e corte molhado. A eficiência seca do corte é corte três a cinco vezes mais do que molhado.

O ● que o corte seco é o mais bem sucedido, o revestimento de superfície é boas, fontes de energia altas eficientes, das economias e protecção ambiental de modo que economias o custo do líquido do óleo.

O ● a máquina tem o mecanismo de compesação da inclinação do eixo do cortador.

O ● a máquina adota o método às engrenagens fazendo à máquina do sistema do dente de “GLEASON”, ele do alterar-rolo tem a característica de superfície da correção do dente.

O ● o headstock do cortador com estrutura de suspensão lateral, reforça conseqüentemente a estrutura da coluna e o headstock do cortador está correndo lisamente.

O ● a cama da máquina é L-tipo disposição, que se asseguram de que a sucata caia no transporte de microplaqueta diretamente durante faça o corte seco de modo que a sucata leve embora o calor diretamente, ele não transferência à cama, máximo reduz a distorção térmica.

Tabela de parâmetro:
