A barreira de impacto do redutor do girândola do Cycloid lamina a formação da máquina 1.5mm - 3mm

A barreira de impacto do redutor do girândola do Cycloid lamina a formação da máquina 1.5mm - 3mm

Os dados técnicos principais da barreira de impacto rolam formando a máquina

Estrutura do rolo que forma a máquina

1. Decoiler

• Carga passiva com uma cabeça em um lado
• Peso de carga máximo: 8000Kg
• Máximo Diâmetro da bobina: 1600mm
• Largura máxima do coiler: 600mm

2. Alimentar-em & nivelamento

• A folha de metal é enviada ao guiamento roda (o lado esquerdo e direito é ajustável)
• A folha de metal é enviada a entregar o diâmetro do rolo é 180mm, material é o aço S45C, 48°C-52°C extinto
• Nivelar é feito pela parte superior de três rolos e pelos quatro rolos downside, que são tudo tratamento de superfície extinto.

3. Perfurar (o lado esquerdo e direito é ajustável)

• Perfuração hidráulica
• Diâmetro do pistão: 140mm
• Pressão de funcionamento: 20Mpa
• Material do molde: Cr12, 58°C-62°C extinto
• Poder da estação hidráulica: 15 QUILOWATTS
• Dimensão (milímetro): 1500 (L) X1100 (W) X1200 (H)

4. Formação

• Poder do motor principal: 22 QUILOWATTS
• Redutor BWD14-43-45KW do girândola do Cycloid
• Transmissão: caixa de engrenagens com acoplamento universal
• Material do eixo: Usando o aço de alta qualidade 45 extinto e moderado após ter terminado o tratamento
• Diâmetro do eixo: 100mm
• Material do rolo: GCR15, 58°C-62°C extinto, galvanizam o tratamento de superfície
• Número de estações: 17 estações
• Velocidade que ajusta a conversão de freqüência do uso, 5m-15m/min (que não inclui a perfuração)
• Conversor de freqüência: Panasonic (380V, 50Hz)
• Controlo do PLC
• Painel da operação da tela de toque

5. Corte

• Corte hidráulico
• Material da lâmina de corte: Cr12, 58°C-62°C extinto
• Diâmetro do pistão: 250mm
• Pressão de funcionamento: 30Mpa
• Curso de trabalho: 80mm

6.Dimension da linha de produção

• 11000mm (L) X1800mm (W) X1500mm (H)

7.Run para fora apresentam

• Tubulação quadrada (60mm*40mm) soldada (a altura é ajustável)
• Dimensão: 1500mm (L) X800mm (W) X600mm-1000mm (H)

Fluxo de funcionamento do rolo que forma a máquina

Matéria prima carga-alimentar-com no guiamento (a folha de metal é guiada na primeira estação de formação)--nivelar-perfurar-rolamento & corte formar-hidráulico--corra para fora a tabela

Prove o desenho

Espessura: 1.5mm-3mm

Linha de produção

Decolier, rolo que forma a máquina (incluindo alimentar-em, nivelando, formando do rolo, perfuração, computador que controlam, estação hidráulica, cortando), da corrida tabela para fora (2 PCes)

Linha de produção esboço

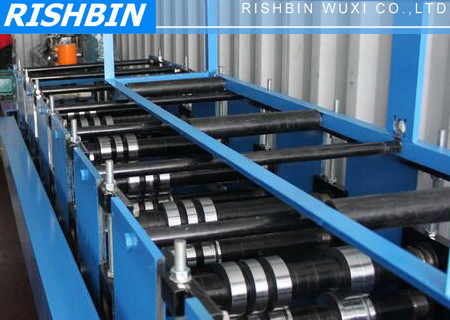

Fotos da máquina para a referência

Nossa vantagem

• De alta qualidade
• Seguro
• Durável
• Preço razoável
• Bom após o serviço
• Garantia de 1 ano
• Mais de 10 anos de experiência
