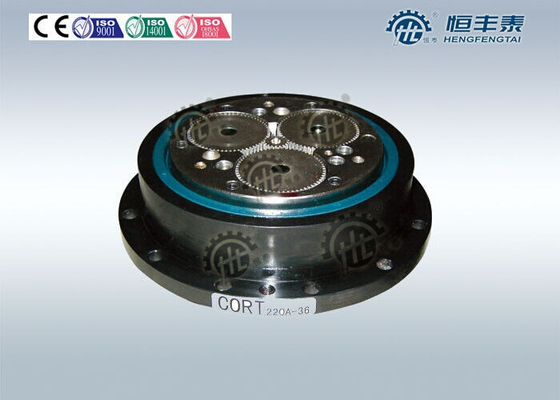

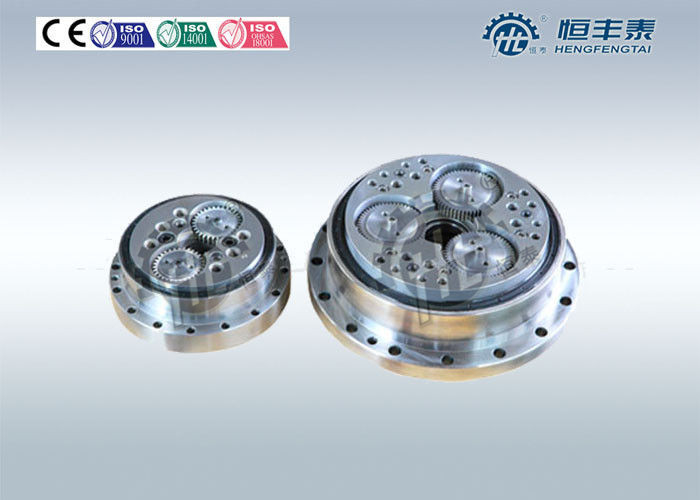

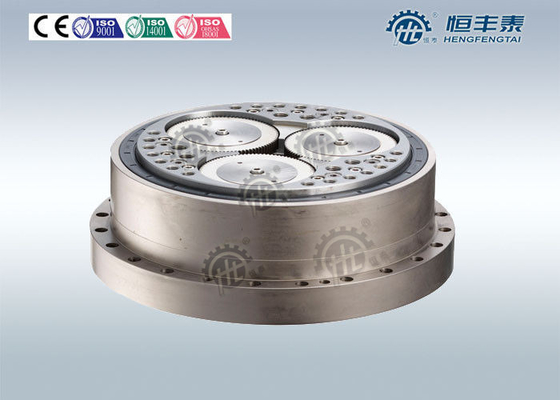

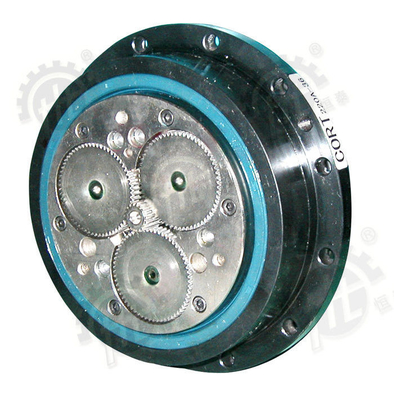

Redutor Cycloidal da engrenagem da transmissão da precisão/caixa de engrenagens ciclo para robôs industriais

Redutor Cycloidal da engrenagem da transmissão da precisão/caixa de engrenagens ciclo para robôs industriais

Detalhes rápidos:

• Arranjo da engrenagem: Transmissão oscilatória do rolo do composto de CORT

• Torque da saída: 150-3800Nm

• Lugar de origem: Zhejiang, China (continente)

• Número de modelo: CORT130-CORT350

• Marca: HENGTAI

• Cor: De acordo com o cliente

• Relação: 40-180

• Embalagem: Caso e páletes de madeira de exportação fortes

• O outro nome:

  Redutor da engrenagem do braço do robô industrial de CORT

  Redutor da engrenagem de transmissão de CORT

  Redutor oscilatório da transmissão do rolo do composto de CORT

Descrições:

O redutor cycloidal da engrenagem da transmissão da elevada precisão usado para robôs industriais é baseado na movimentação de

a transmissão oscilatória, uma série alinha o poder multi-síncrono entrado ramo do rolo do eixo da entrada

transmissão para assegurar-se de que cubra uma movimentação da elevada precisão, rigidez alta, características altas da carga.

os produtos eram as patentes, no. da patente: 97100463,3

Devido a seu desempenho superior, a movimentação do dente do rolo pode ser amplamente utilizada no petroquímico, metalúrgico

mine, luz farmacêutica, óleo do alimento, impressão e tingidura de matéria têxtil, excesso de peso, tal como o transporte e

maquinaria da indústria da maquinaria de construção usada para a retardação. Caso necessário, pode igualmente ser usada com

taxa de crescimento, vale mencionando que a engrenagem de transmissão do rolo tem extremamente a capacidade de carga, pode

consiga a elevada precisão, a engrenagem de transmissão viva do rolamento composto da alto-rigidez foi desenvolvida e patentes

para a invenção foi alcançado. Tal redutor da precisão é particularmente aplicável aos robôs, equipamento do CNC,

equipamento aeroespacial, equipamento da defesa e exigências das armas do controle da elevada precisão do

sistema de transmissão.

Características de desempenho:

1. capacidade de carga engrenar-Alta do Multi-dente

2. Estrutura simples. Nenhumas instituições indispensáveis da saída como no redutor do cycloid

3. O motor de alta velocidade pode ser conectado à movimentação, e este seria benefício à exigência da sensibilidade

do sistema de controlo inteligente

4. Basicamente pode conseguir o rolamento engrenar, transmissão com eficiência elevada. O redutor de CORT seja usado normalmente

na relação da velocidade de (i=40~180), a eficiência mecânica de 80-90%

5. Relação mais grande da transmissão, estrutura compacta

6. Rigidez grande da saída, leve folga

7. Quando faça a transmissão, torça flutuações menos.

Especificações:

Modelo	Torque da carga	relação	dimensão
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Esta é série preliminar, e a dimensão especial pode ser concordada pelo cliente.

Vantagens competitivas:

1: Acoplamento de Multitooth

2: Grande saída, folga da maca

3: Relação alta, estrutura compacta

Aplicações:

Teste do produto:

Redutor cycloidal da engrenagem da transmissão da elevada precisão usado para amostras dos robôs industriais que é projetado

e tornado por nossa empresa foi o desempenho rigoroso testado. O teste inclui: transmissão

experimentação das características, teste da folga do precisionand, teste da rigidez da movimentação e teste.

O teste de desempenho comissão pelo: Centro nacional de Reseach do harmónico, a peça fundamental do estado

base industrial da movimentação do harmónico, empresa lda da movimentação do harmónico de Zhongjikemei do Pequim: responsável. É digna

para notar isso: Os resultados experimentais mostram a precisão isso, do redutor de CORT e a folga são menos de 1

o arcmin, e alcançaram os padrões avançados internacionais.

Nós controlamos cada aspecto minúsculo para manter de alta qualidade:
